Conacul Zamfira, din județul Prahova, datează de la sfârșitul secolului XVIII. L-am scanat într-o zi de teren cu scannerul laser Riegl VZ-400i, la interior și exterior. Fișa completă a proiectului este pe pagina Conacul Zamfira — scanare 3D pentru documentare și restaurare. Serviciul este descris pe pagina scanare 3D pentru clădiri.
La Conacul Zamfira, documentarea poate fi urmărită în trei forme: norul de puncte din scanare, modelul 3D și planșele de releveu. Imaginile proiectului arată cum geometria măsurată este transformată în reprezentări pentru studierea clădirii și pregătirea intervențiilor.
Ce arată scanarea

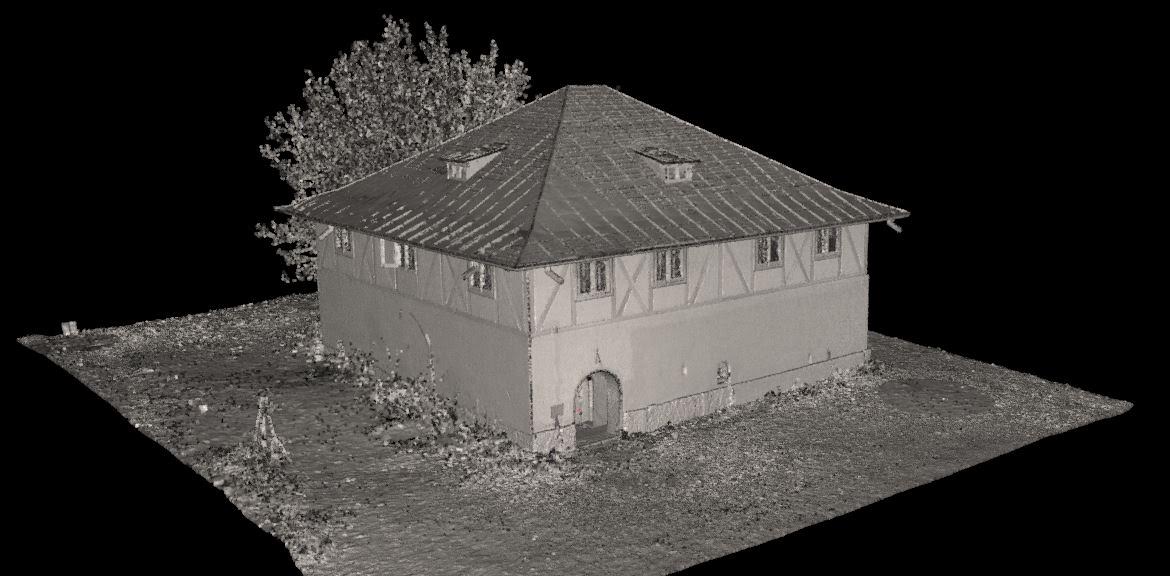

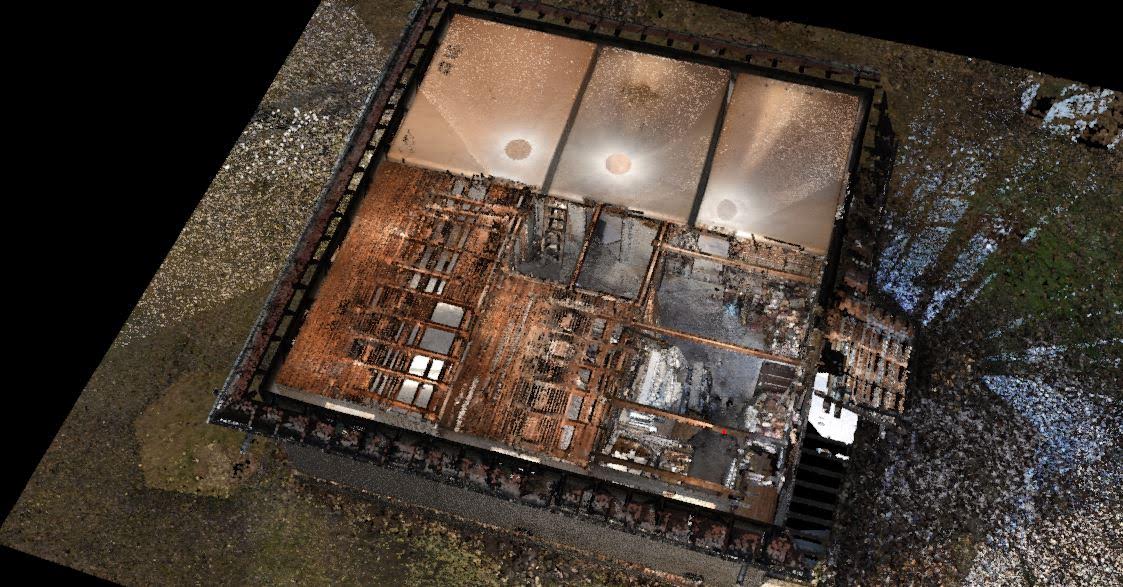

Vederile exterioare ale norului de puncte descriu volumul clădirii, acoperișul, golurile și relația cu terenul. La interior, secționarea digitală permite observarea încăperilor și a circulațiilor fără ca pereții exteriori să ascundă distribuția spațiilor.

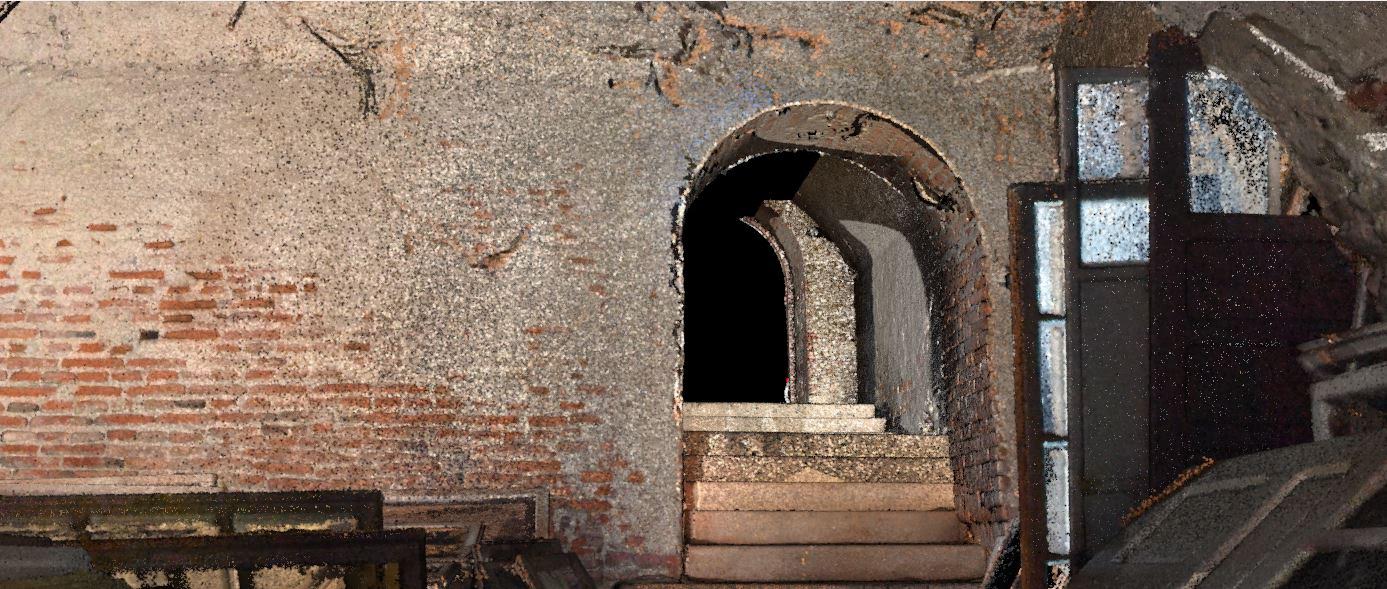

În detaliul scării se disting treptele, golul arcuit și suprafețele zidăriei. Aceste date oferă o referință geometrică pentru documentare. Interpretarea stării structurale și stabilirea intervențiilor aparțin specialiștilor implicați în proiect.
De la nor de puncte la model 3D

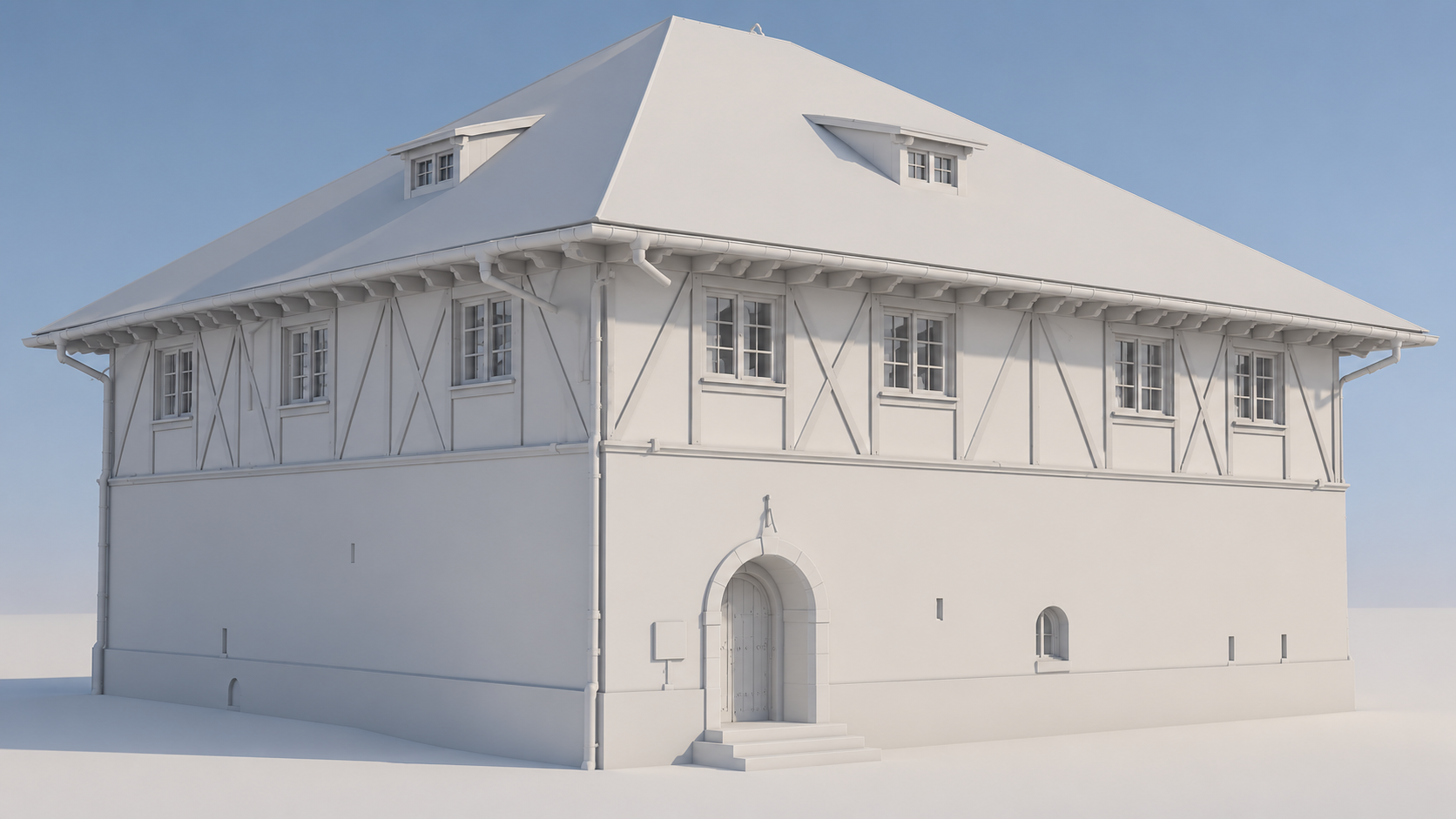

Modelul organizează geometria clădirii într-o reprezentare mai ușor de citit: volume, fațade, ferestre și acoperiș. Randarea prezintă această reprezentare digitală; nu este o fotografie a clădirii restaurate.
Norul de puncte și modelul au roluri complementare. Primul păstrează datele captate, cu limitele de vizibilitate ale scanării. Al doilea reprezintă elementele modelate la nivelul de detaliu stabilit pentru documentație.
Planuri, secțiuni și fațade

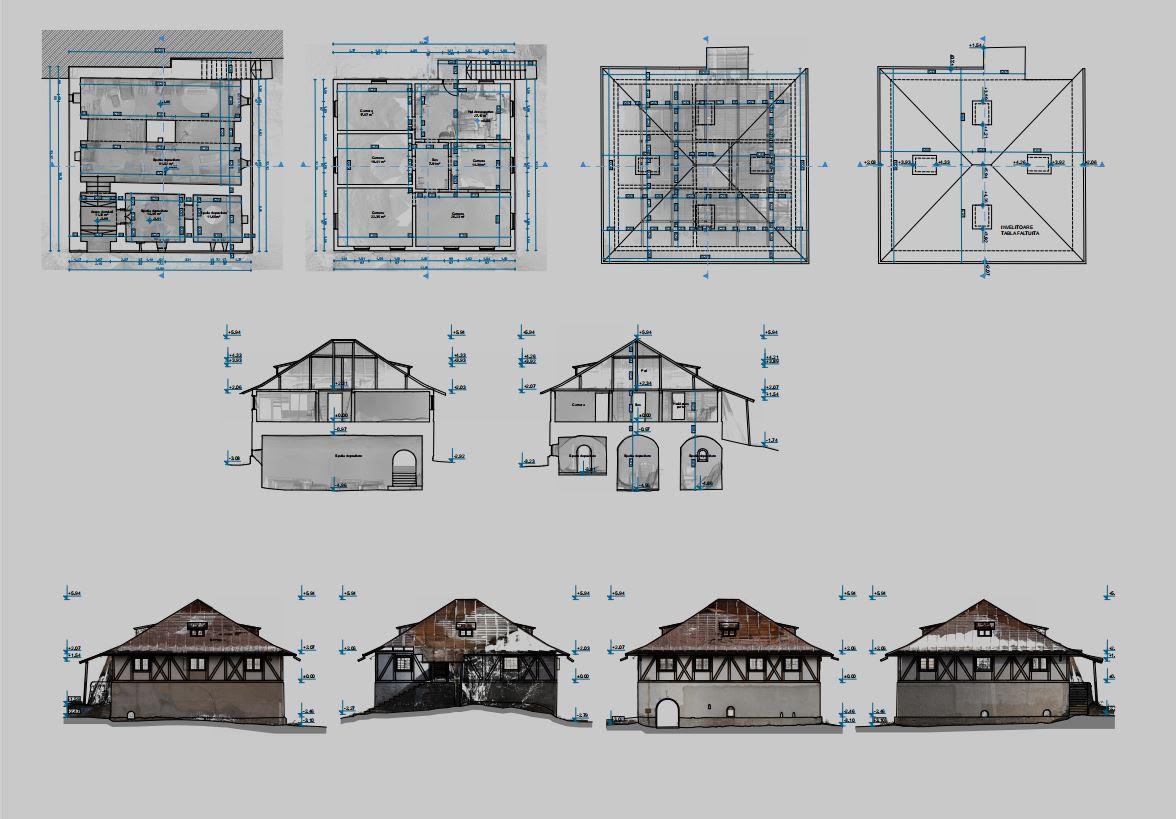

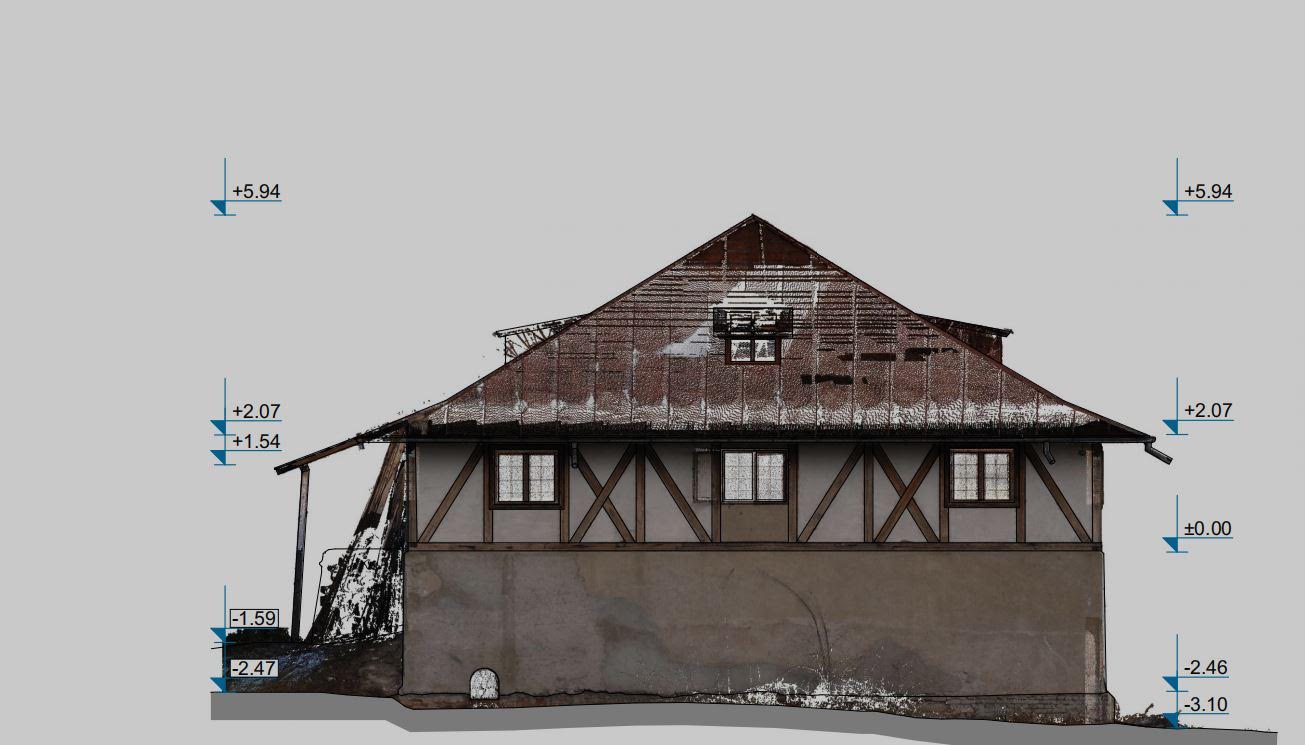

Planșa de ansamblu reunește planuri de nivel, secțiuni și fațade. Separat, vederea fațadei cu cote de nivel face legătura între reprezentarea clădirii și informația dimensională. Pentru citirea cotelor și utilizarea în proiectare sunt necesare fișierele originale, nu capturile reduse din galeria web.
Ai deja scanarea unei clădiri?
Putem analiza și nori de puncte realizați de alte echipe pentru modelare 3D sau extragerea releveelor. Trimite un eșantion al datelor, informațiile despre acoperire și lista documentelor necesare. Stabilim ce se poate realiza după verificarea sursei.
