Model BIM construit pe geometria măsurată a clădirii existente
Transformăm norul de puncte sau măsurătorile realizate de echipa noastră într-un model BIM pentru arhitecți, proiectanți și administratori de clădiri. Livrăm în Archicad, Revit sau IFC, la nivelul de detaliu stabilit înainte de ofertare. Primești estimarea în maximum 48 de ore de la datele complete; costul se stabilește în funcție de suprafață, complexitate și LOD.
Model 3D, BIM sau releveu?
Releveu 2D
Planuri, secțiuni și fațade extrase din măsurători. Potrivit când proiectarea are nevoie de documentație DWG/PDF, fără un model informațional complet.
Model 3D
Reprezentare tridimensională a geometriei. Poate fi utilă pentru vizualizare și coordonare, dar nu conține automat structura și informațiile unui model BIM.
Model BIM
Elemente organizate pe categorii și niveluri, pregătite pentru lucrul în Archicad, Revit sau prin schimb IFC. Conținutul se stabilește printr-o temă de modelare.

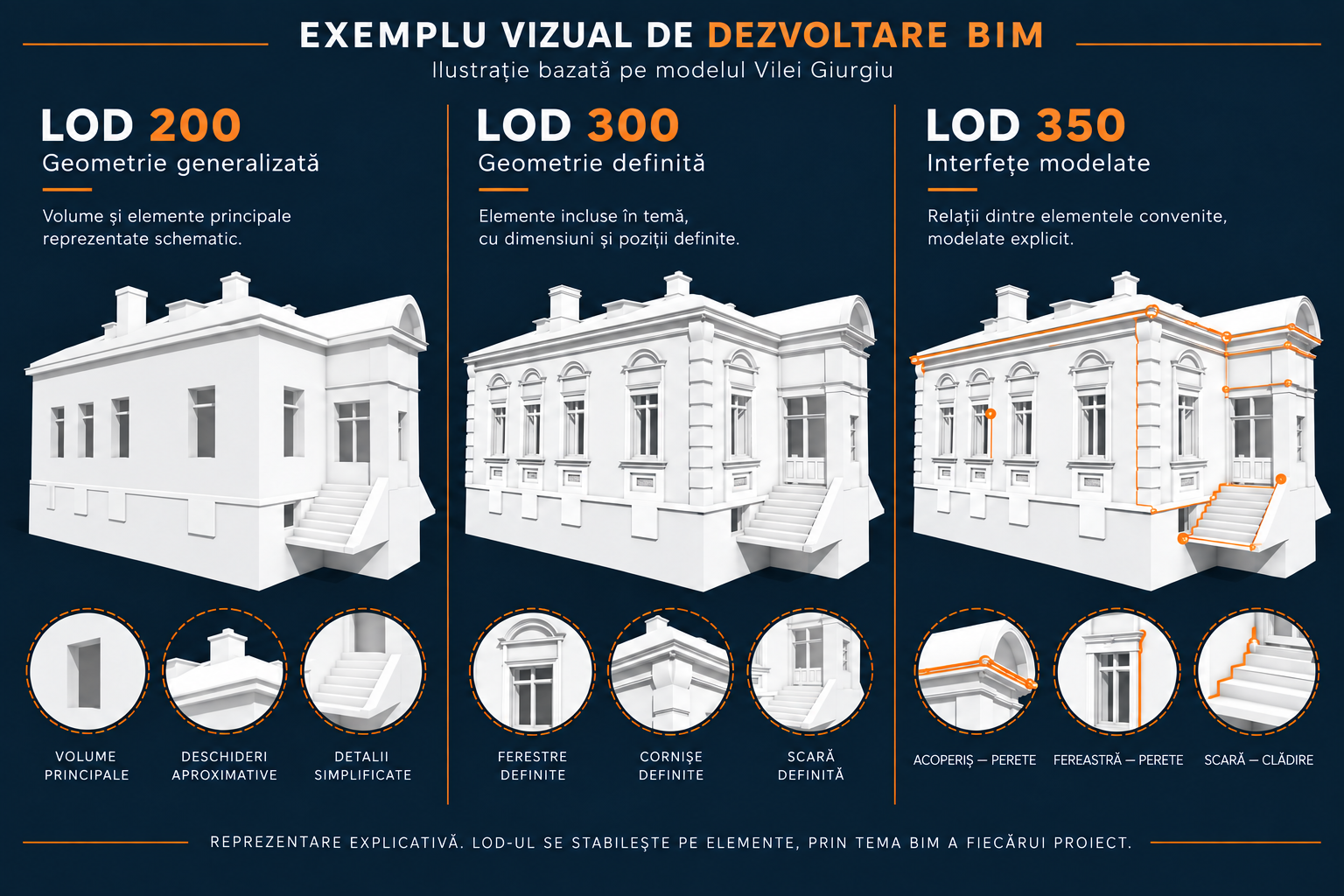

Nivelul de detaliu se stabilește înainte de modelare
| Nivel | Conținut orientativ | Utilizare uzuală |
|---|---|---|
| LOD 200 | Volume și elemente principale, cu geometrie generalizată. | Studii, concept și coordonare inițială. |
| LOD 300 | Dimensiuni și poziții definite pentru elementele incluse în temă. | Proiectare pe existent și coordonare între specialități. |
| LOD 350 | Relații și interfețe între elemente modelate, numai pentru zonele și categoriile convenite. | Coordonare detaliată și pregătirea intervențiilor. |
Important: LOD nu descrie precizia măsurătorii și nu înseamnă că fiecare detaliu vizibil în norul de puncte va fi modelat. Toleranțele, categoriile și excluderile se consemnează în tema de modelare.
Formate de lucru și livrare
Modele BIM
.pln pentru Archicad
.rvt pentru Revit
.ifc pentru schimb interdisciplinar
Documentație 2D
.dwg cu layere organizate și .pdf, conform pieselor stabilite în ofertă.
Date măsurate
.e57, .rcp sau alte formate convenite pentru norul de puncte. Predarea datelor brute nu este inclusă automat.
Exemplu de proiect: pentru Secția Elias din Băile Olănești — ansamblu medical de aproximativ 14.000 mp, cu corpuri conectate, niveluri diferite, arcade și coloane — am realizat scanarea laser la interior și exterior în 7 zile, apoi modelarea situației existente.
Cum lucrăm
1. Verificăm datele
Primim norul de puncte, planurile disponibile și scopul proiectului. Dacă măsurătorile lipsesc, ofertăm separat scanarea 3D.
2. Stabilim tema BIM
Confirmăm software-ul, LOD-ul, categoriile modelate, toleranțele, fazarea și formatele de predare.
3. Modelăm și verificăm
Modelul este construit pe datele disponibile și verificat față de tema acceptată. Termenul se confirmă prin ofertă.
Întrebări frecvente
Puteți modela un nor de puncte realizat de altă echipă?
Da, după verificarea acoperirii, densității, sistemului de coordonate și formatului. Dacă datele nu permit livrabilul cerut, indicăm limitele înainte de ofertare.
Lucrați în Archicad și Revit?
Da. Formatul nativ și versiunea software se confirmă înainte de începerea proiectului. Putem livra și IFC pentru schimb între platforme.
LOD 350 înseamnă că modelați fiecare detaliu?
Nu. LOD-ul se aplică elementelor incluse în tema de modelare. Ornamentele, instalațiile, degradările și elementele ascunse se tratează separat.
Modelul BIM înlocuiește expertiza sau proiectul de arhitectură?
Nu. Modelul documentează și organizează situația existentă; deciziile de proiectare și expertizare aparțin specialiștilor autorizați.
Cât costă și cât durează?
Oferta și termenul se stabilesc după verificarea datelor, suprafeței, complexității și temei BIM. Estimarea este transmisă în maximum 48 de ore de la primirea informațiilor complete.
Ai deja norul de puncte sau planurile?
Trimite formatul, suprafața aproximativă, software-ul dorit și scopul modelului. Îți spunem ce putem livra și ce informații lipsesc.
