Biserica de lemn, Dintr-un Lemn.
Releveu pe norul de puncte.
Am scanat cu laserul biserica de lemn din incinta Mănăstirii Dintr-un Lemn și am desenat releveul direct pe norul de puncte: planuri, secțiuni, fațade pe toate laturile, secțiuni 3D și randări.
O biserică de lemn, cu geometria ei reală.
O biserică de lemn nu are nimic tras la riglă: pridvorul cu stâlpi sculptați, acoperișul înalt din șindrilă, pereții din bârne, soclul care urmează terenul. Un releveu făcut cu ruleta ar fi simplificat toate astea.
Am măsurat construcția așa cum este, cu scanerul laser, iar planșele le-am desenat pe norul de puncte. Cotele de nivel din secțiuni vin direct din măsurătoare: parter ±0,00, pod +3,40, învelitoare +5,60.

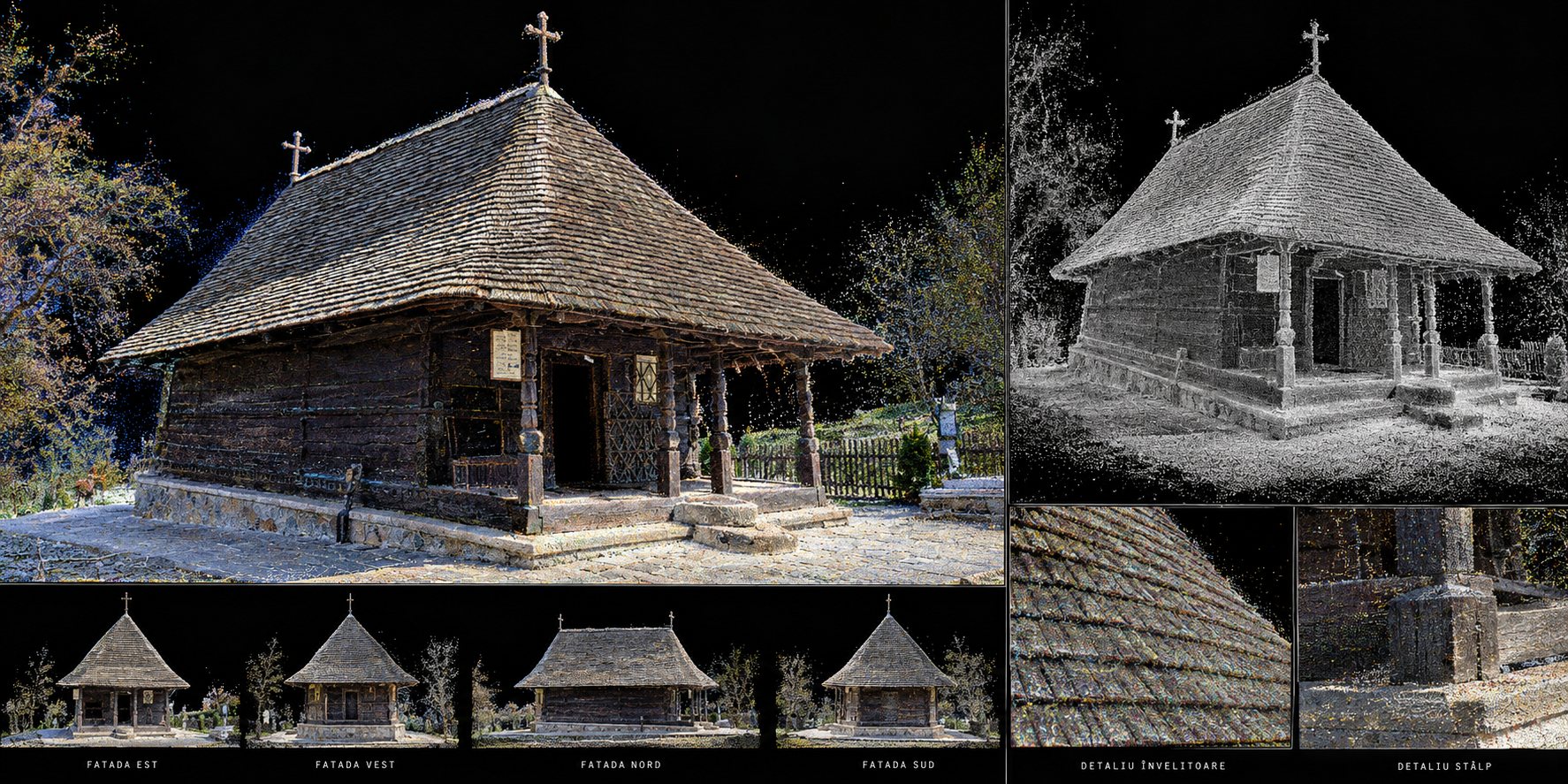

Mai jos: norul de puncte din care au pornit toate desenele, cu detalii ale învelitorii din șindrilă și ale stâlpilor pridvorului.
16 planșe pentru proiectul de restaurare.
Releveul complet, la scara 1:50, pe format A2:

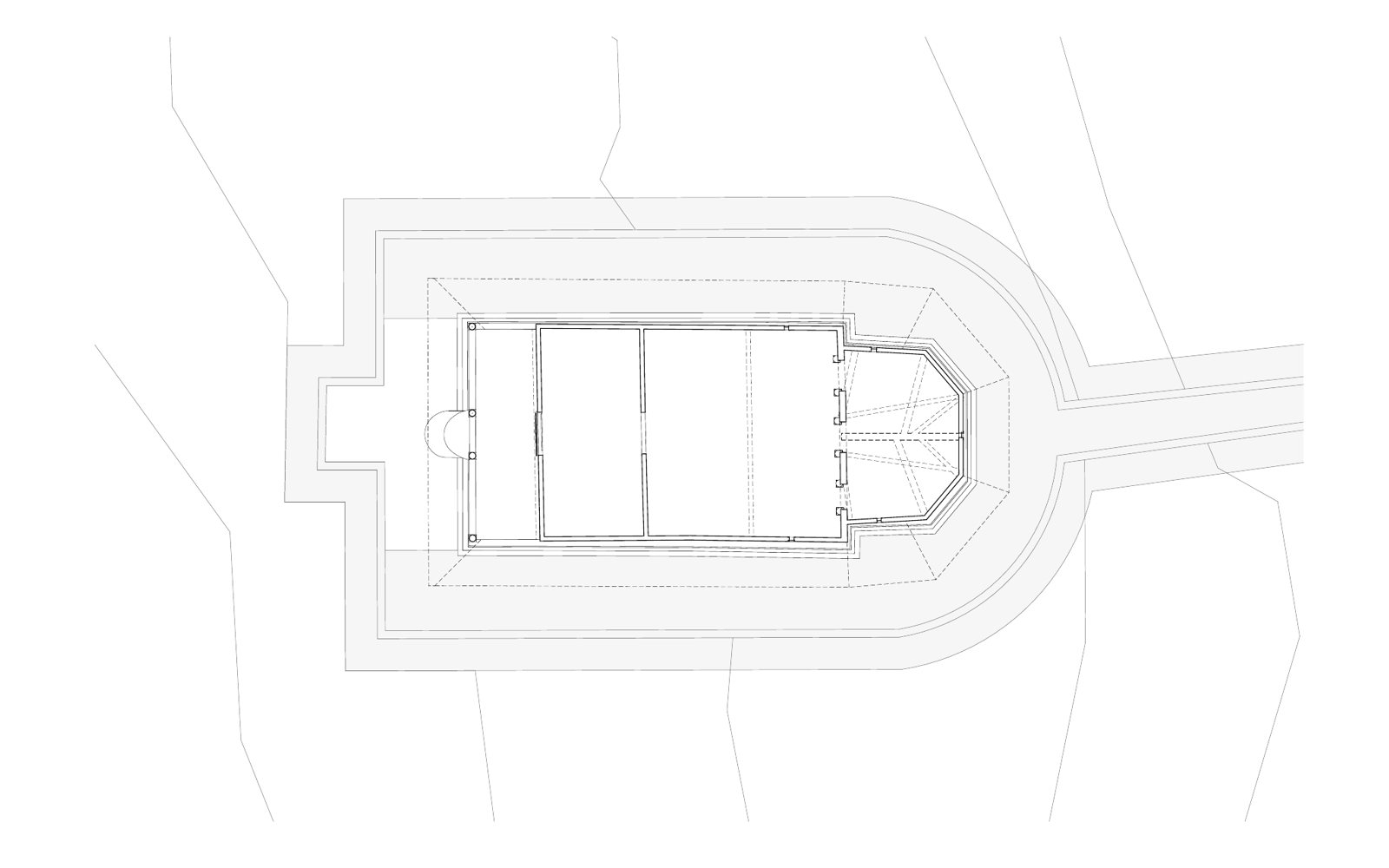

- 3 planuri;

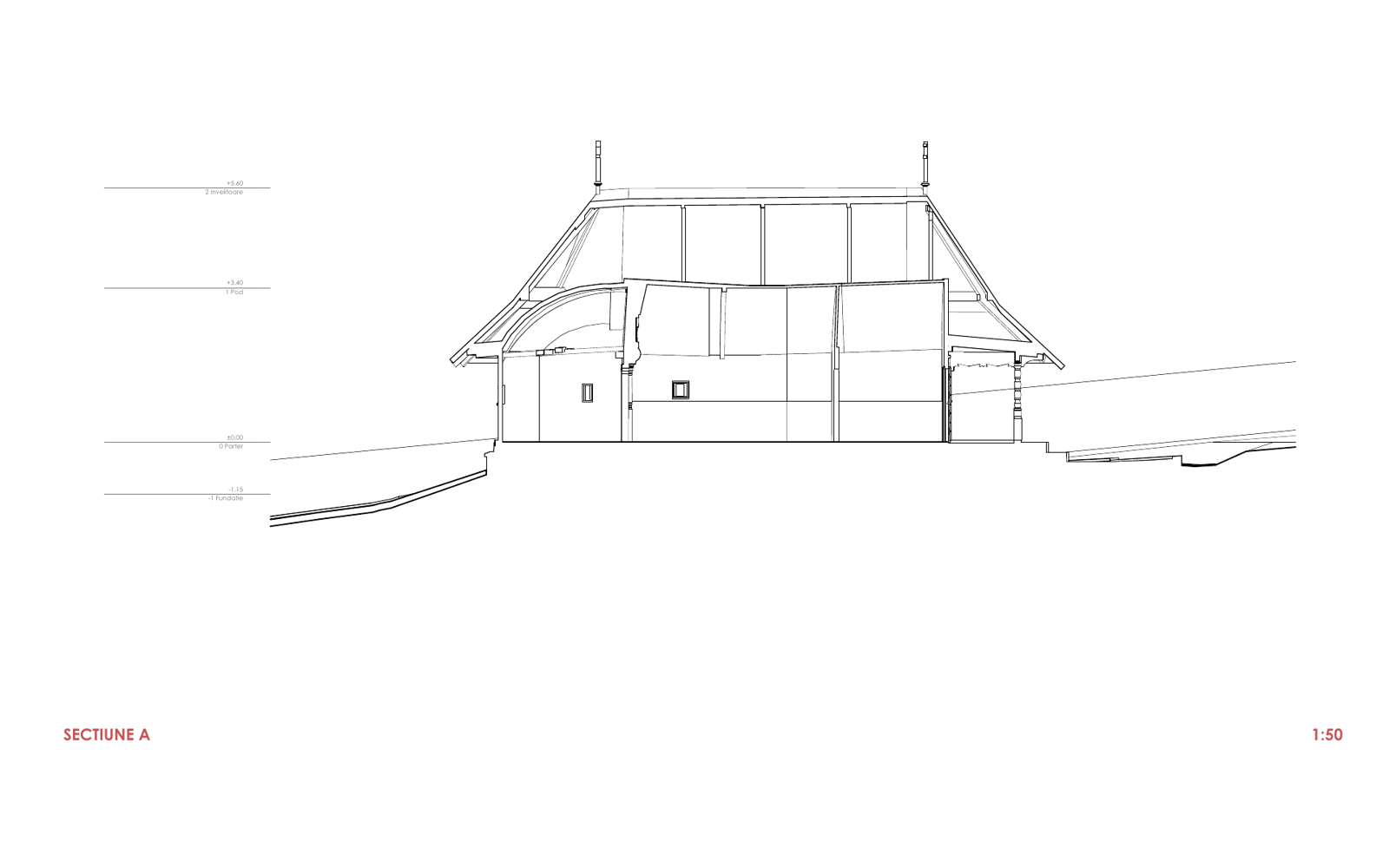

- 3 secțiuni (A, B, C);

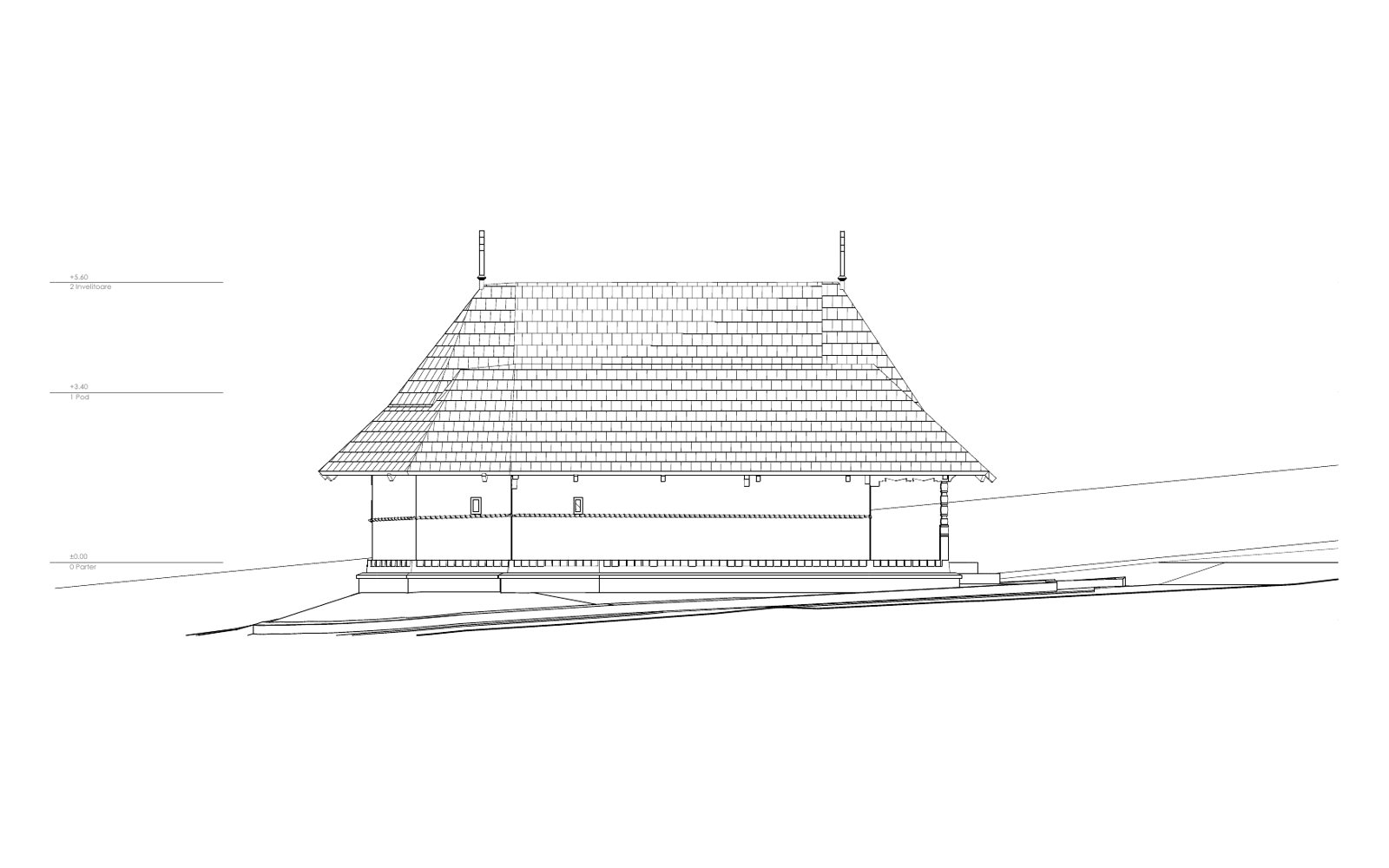

- 4 fațade: est, vest, nord, sud;

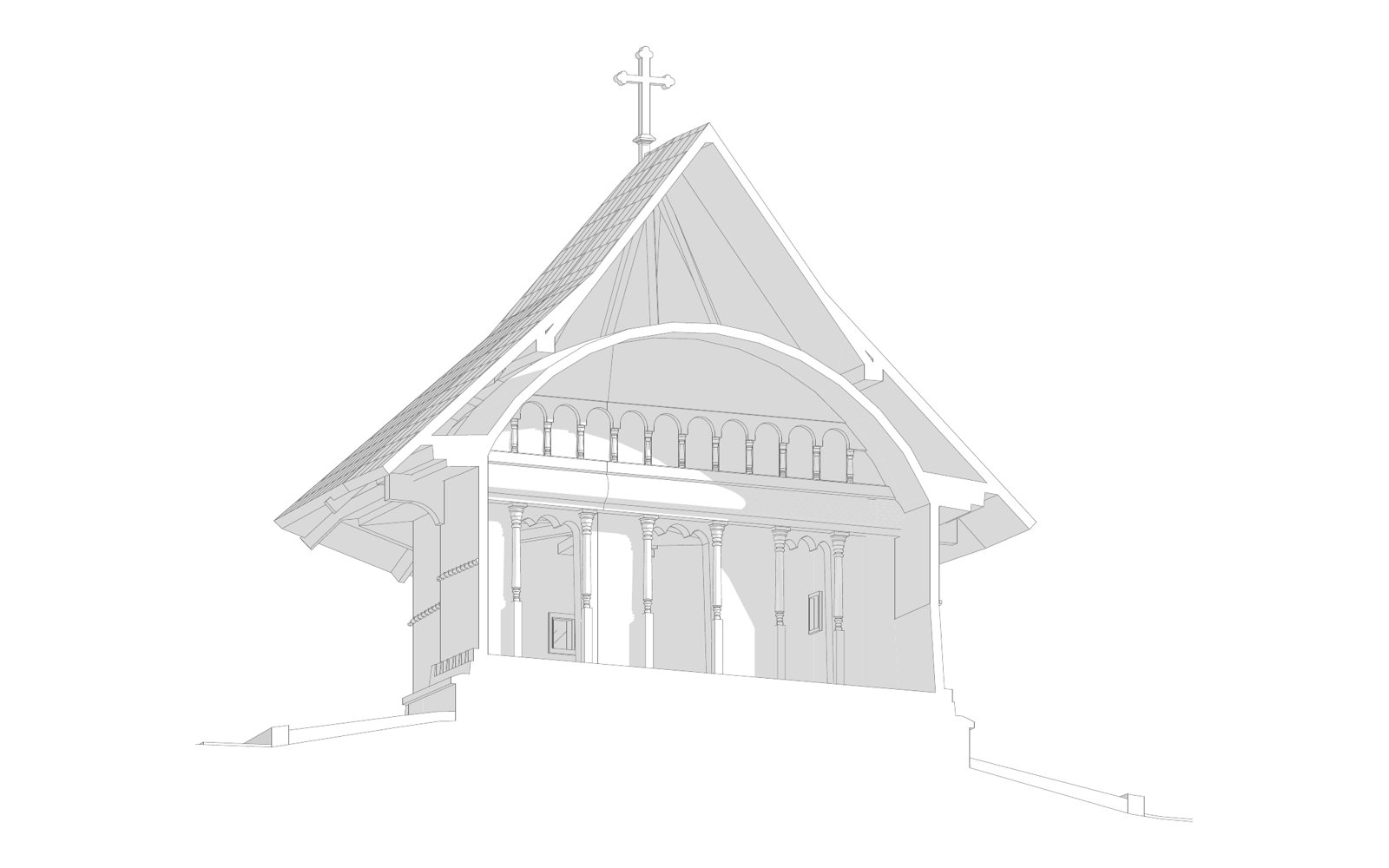

- 3 planșe de secțiuni 3D;

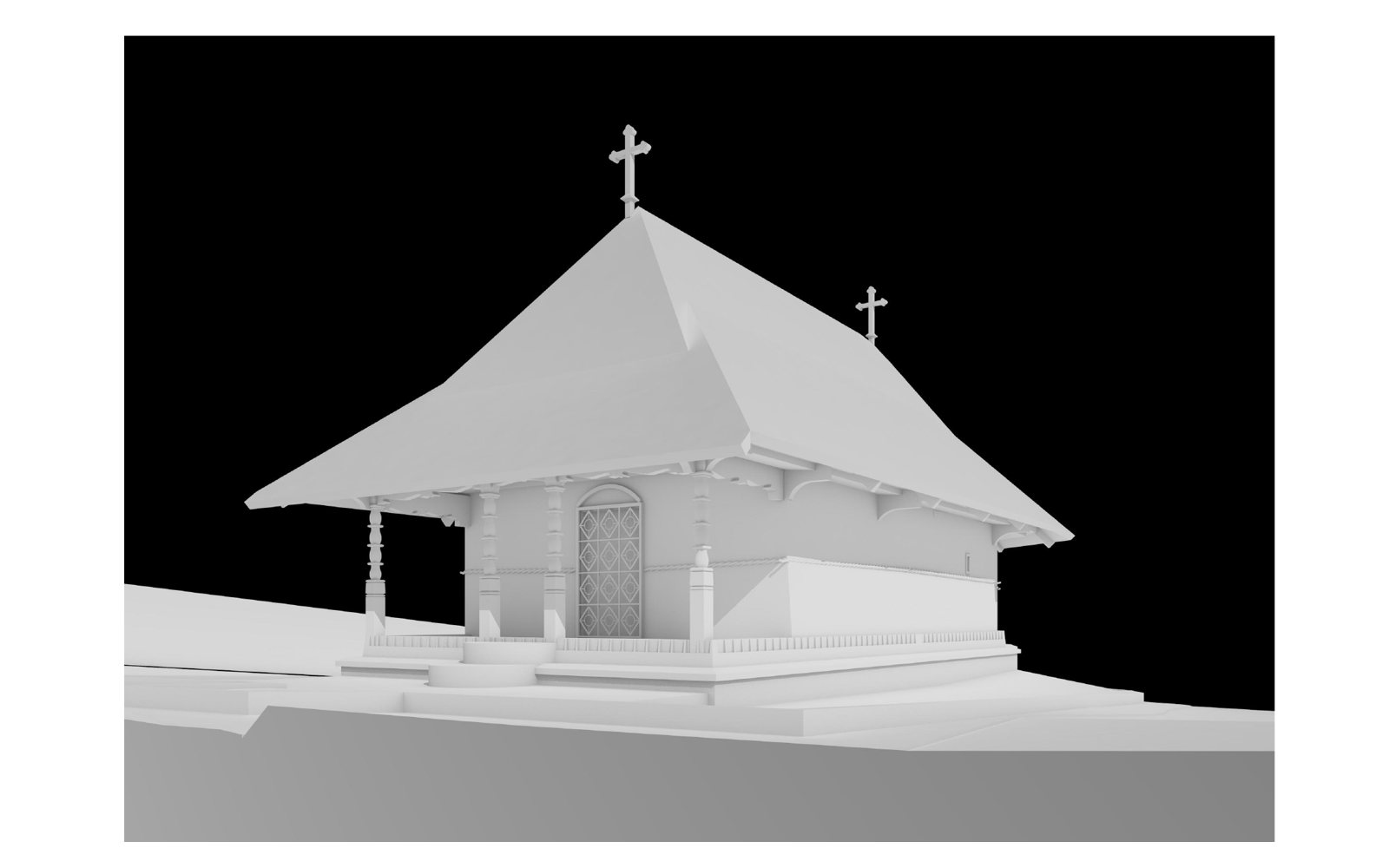

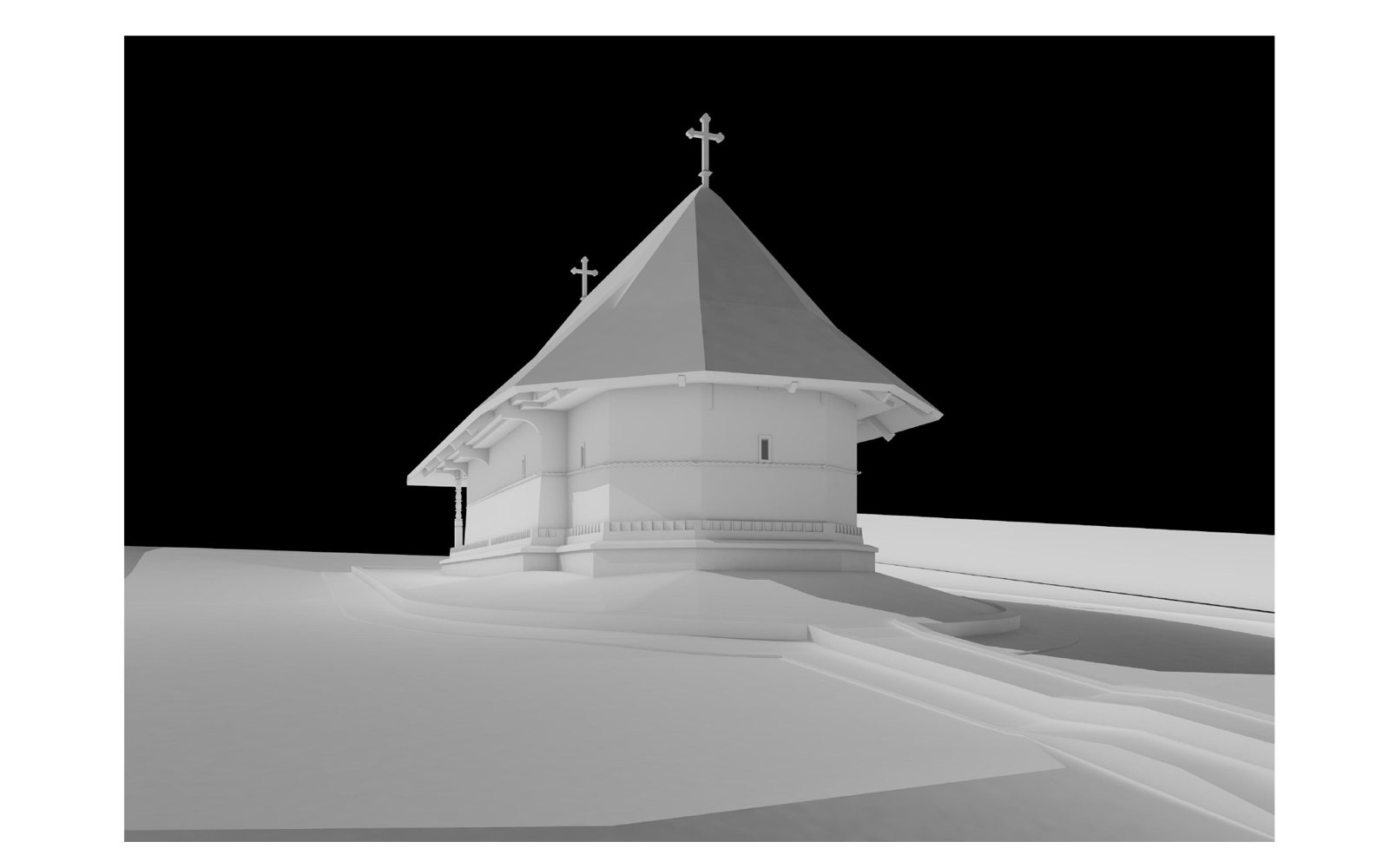

- 2 randări și o planșă de prezentare.
Toate desenele pornesc din același nor de puncte, deci planurile, secțiunile și fațadele se potrivesc între ele.
Vezi planșele în detaliu.
Șase planșe din acest releveu sunt disponibile ca mostră PDF: prezentare, plan parter, secțiunea A, fațada est, secțiuni 3D și randare.
De ce scanare laser la o biserică de lemn?
Pentru că nimic nu e regulat: stâlpi sculptați, acoperiș înalt, pereți din bârne și teren în pantă. Scanarea înregistrează geometria așa cum este, iar desenele se fac pe norul de puncte, nu pe presupuneri.
Ce s-a livrat?
16 planșe A2 la 1:50: planuri, secțiuni, fațade pe toate laturile, secțiuni 3D, randări și o planșă de prezentare.
Scanarea arată starea lemnului?
Nu. Scanarea măsoară geometria suprafețelor vizibile. Starea lemnului, degradările și soluția de restaurare le stabilesc specialiștii atestați.
Pregătiți restaurarea unui monument?
Spuneți-ne ce monument aveți și ce trebuie să primească proiectantul. Vezi și cum facem releveul unui monument istoric.
