Vilă din secolul XIX, Giurgiu — scanare 3D pentru restaurare
Casă istorică de la sfârșitul secolului XIX, documentată cu scanare laser pentru proiectarea intervențiilor asupra fațadelor: o zi de teren, nor de puncte, model 3D și releveul fațadelor la 1:50.
Pe scurt
- Clădire: casă istorică, sfârșitul secolului XIX, Giurgiu
- Echipament: scanner laser terestru RIEGL
- Teren: 1 zi, interior și exterior
- Modelare: aproximativ 3 zile
- Livrabile: nor de puncte, model 3D, fațade 1:50 (Est, Vest, Sud, Nord), plan parter
- Scop: proiectarea intervențiilor asupra fațadelor
Obiectivul proiectului
Echipa de proiectare avea nevoie de o bază geometrică precisă pentru intervențiile asupra fațadelor: proporțiile golurilor, profilele, cornișele, ancadramentele și deformările existente trebuiau înregistrate fidel înainte de proiectare.
Scanarea și modelarea

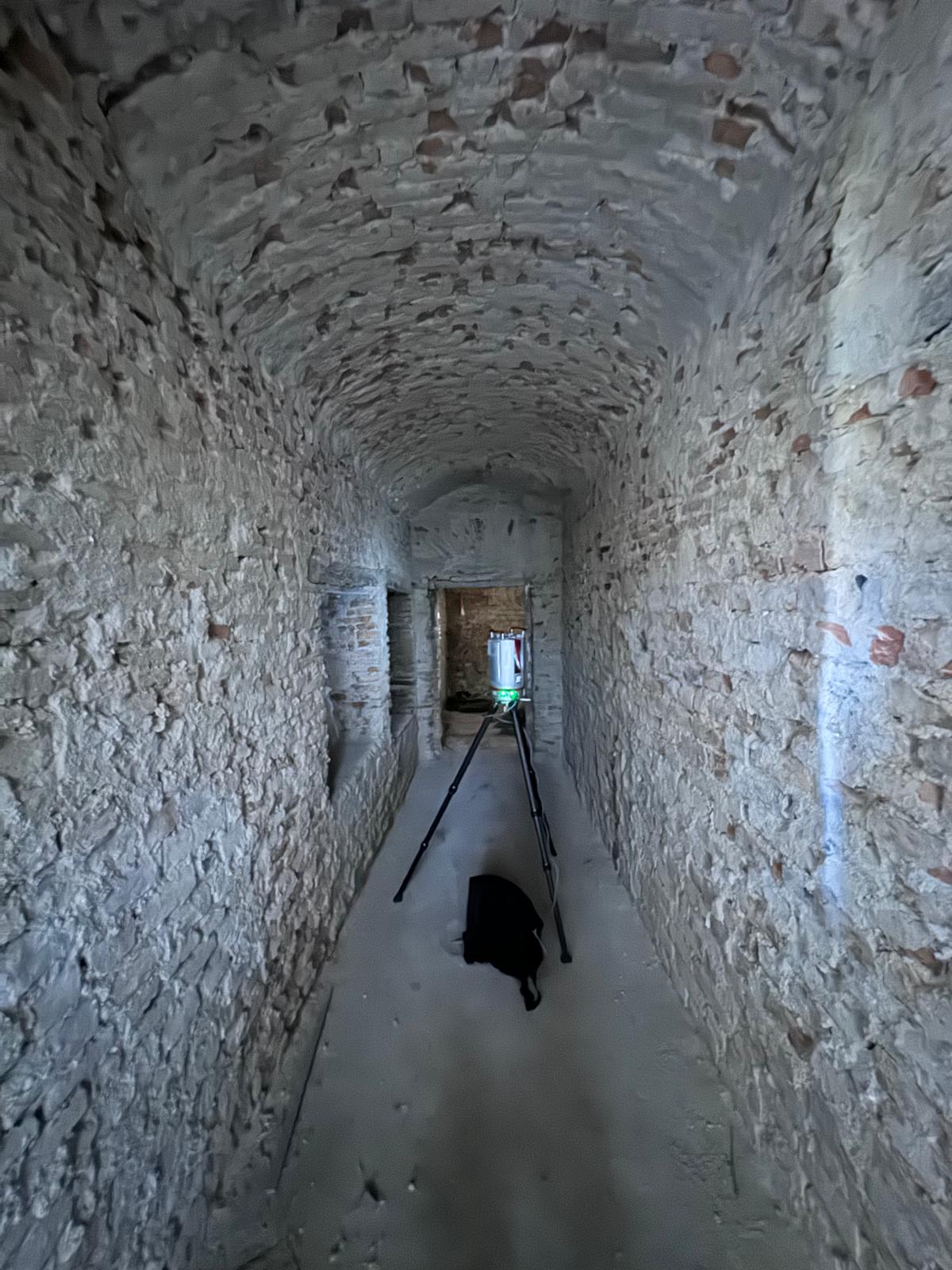

Clădirea a fost scanată cu un sistem laser terestru RIEGL, la interior și exterior, într-o singură zi de teren. Norul de puncte a fost folosit pentru construirea modelului 3D și pentru extragerea fațadelor, iar etapa de modelare a durat aproximativ trei zile.
Rezultatul

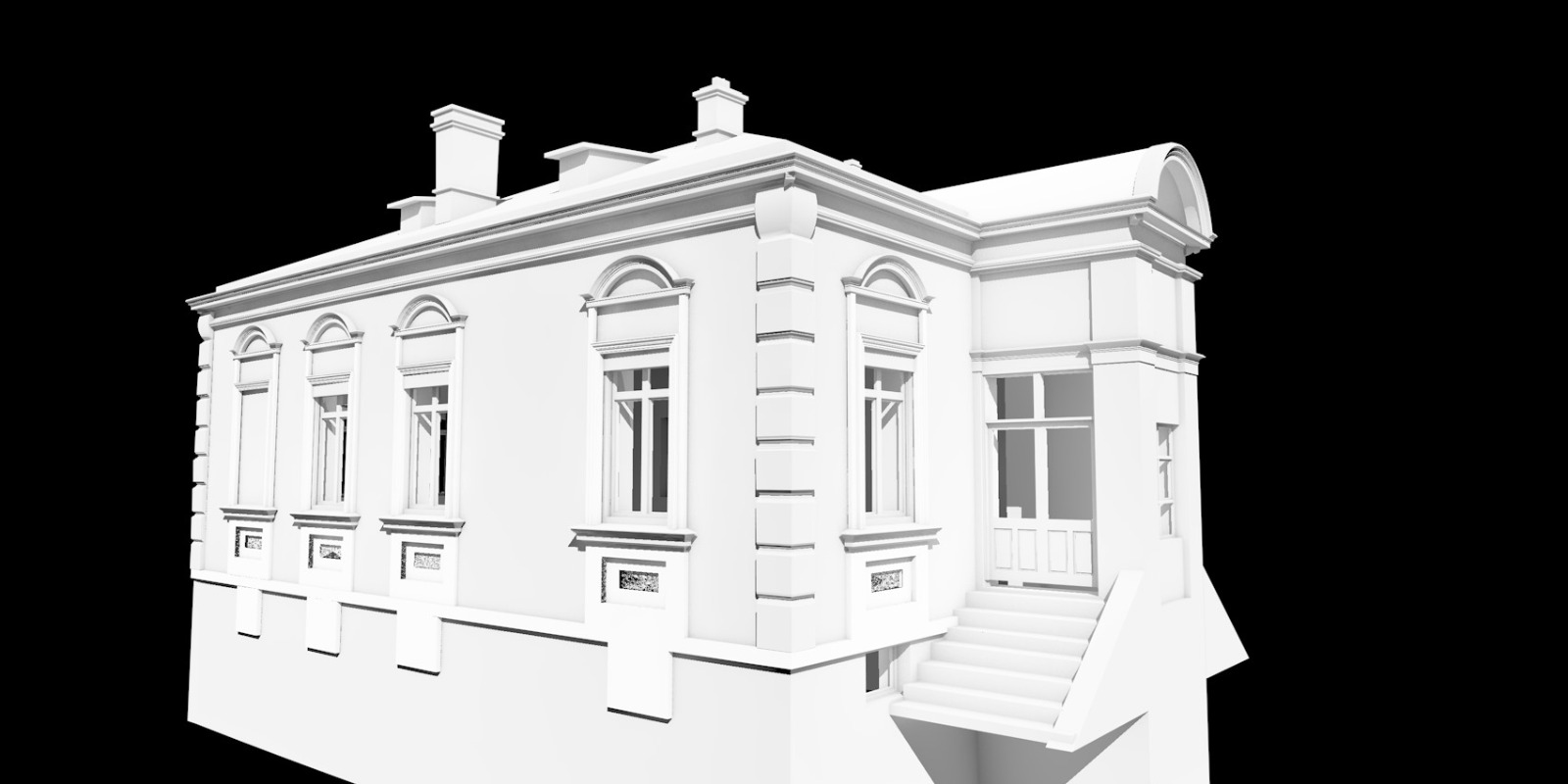

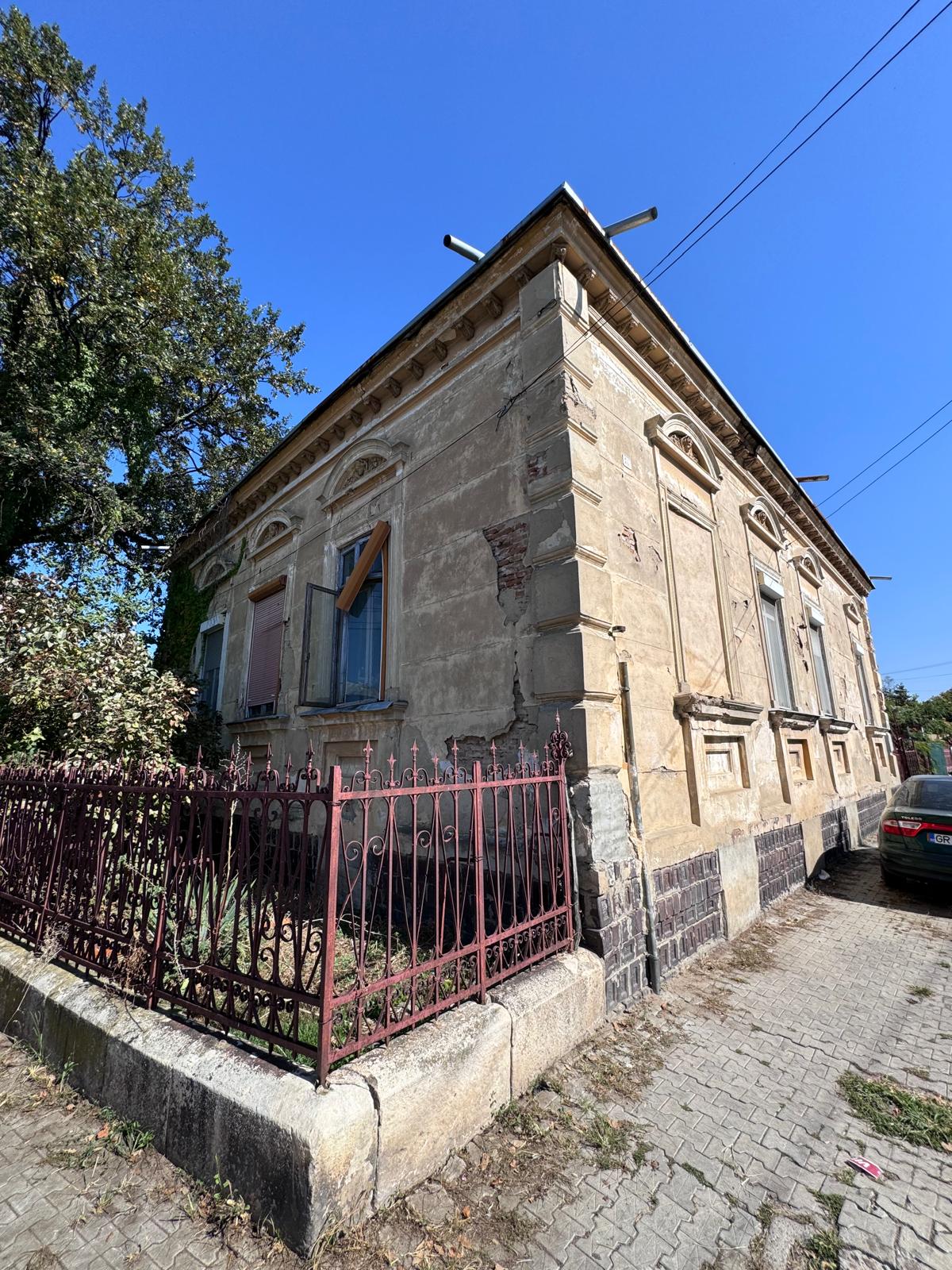

Arhitectul primește o reprezentare măsurată a clădirii existente, inclusiv detaliile și neregularitățile fațadelor: fronton semicircular, cornișe cu denticuli, ancadramente, soclu din cărămidă. Modelul reduce verificările repetate în teren și permite proiectarea intervențiilor pe geometria reală a imobilului.
Galerie proiect
De la norul de puncte la releveul fațadelor. Click pe o imagine pentru vizualizare mare.
Întrebări frecvente
Cât a durat scanarea 3D a vilei din Giurgiu?
Achiziția pe teren a durat o zi, la interior și exterior, cu un scanner laser terestru RIEGL. Modelarea 3D a durat aproximativ trei zile.
Ce livrabile a primit echipa de proiectare?
Nor de puncte, model 3D și documentație pentru fațade: cele patru fațade la scara 1:50 și planul parterului, extrase din scanare.
De ce scanare laser și nu măsurători clasice pentru o clădire istorică?
Profilele, cornișele, ancadramentele și deformările existente se înregistrează fidel dintr-o singură zi de teren, fără măsurători aproximative și fără verificări repetate pe amplasament.
Pentru ce se folosește releveul fațadelor?
Pentru proiectarea intervențiilor asupra fațadelor pe geometria reală a clădirii: restaurare, refacerea elementelor decorative și avizare.
