De la clădirea reală la documentația de proiectare
Scanare laser 3D, control topografic, planuri arhitecturale și model 3D coordonate într-o singură bază geometrică.
Pentru această vilă din Băile Govora, obiectivul a fost documentarea completă a situației existente. Geometria clădirii, distribuția interioară, fațadele, acoperișul și amplasarea pe teren trebuiau să fie coerente între planurile 2D, modelul 3D și planul topografic.
Provocarea: aceeași clădire, patru tipuri de livrabile
La o construcție existentă, planurile, fațadele, acoperișul și terenul nu pot fi tratate separat. O eroare de aliniere în plan se propagă în secțiuni și în model. O cotă de nivel necorelată cu topografia creează probleme în proiectarea acceselor și a intervențiilor exterioare.
Am construit documentația pornind de la aceeași sursă măsurată: norul de puncte georeferențiat.

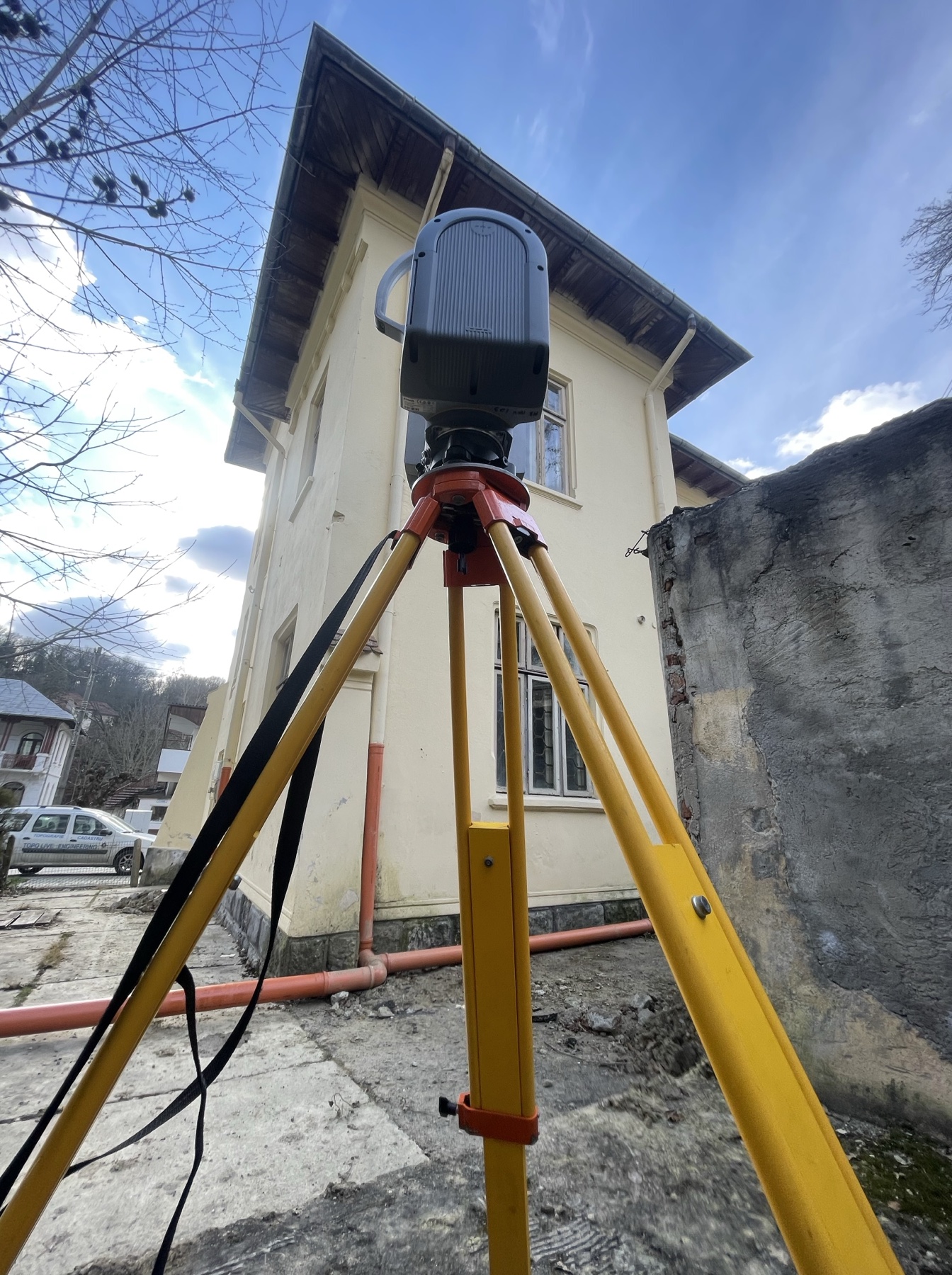

Achiziția în teren

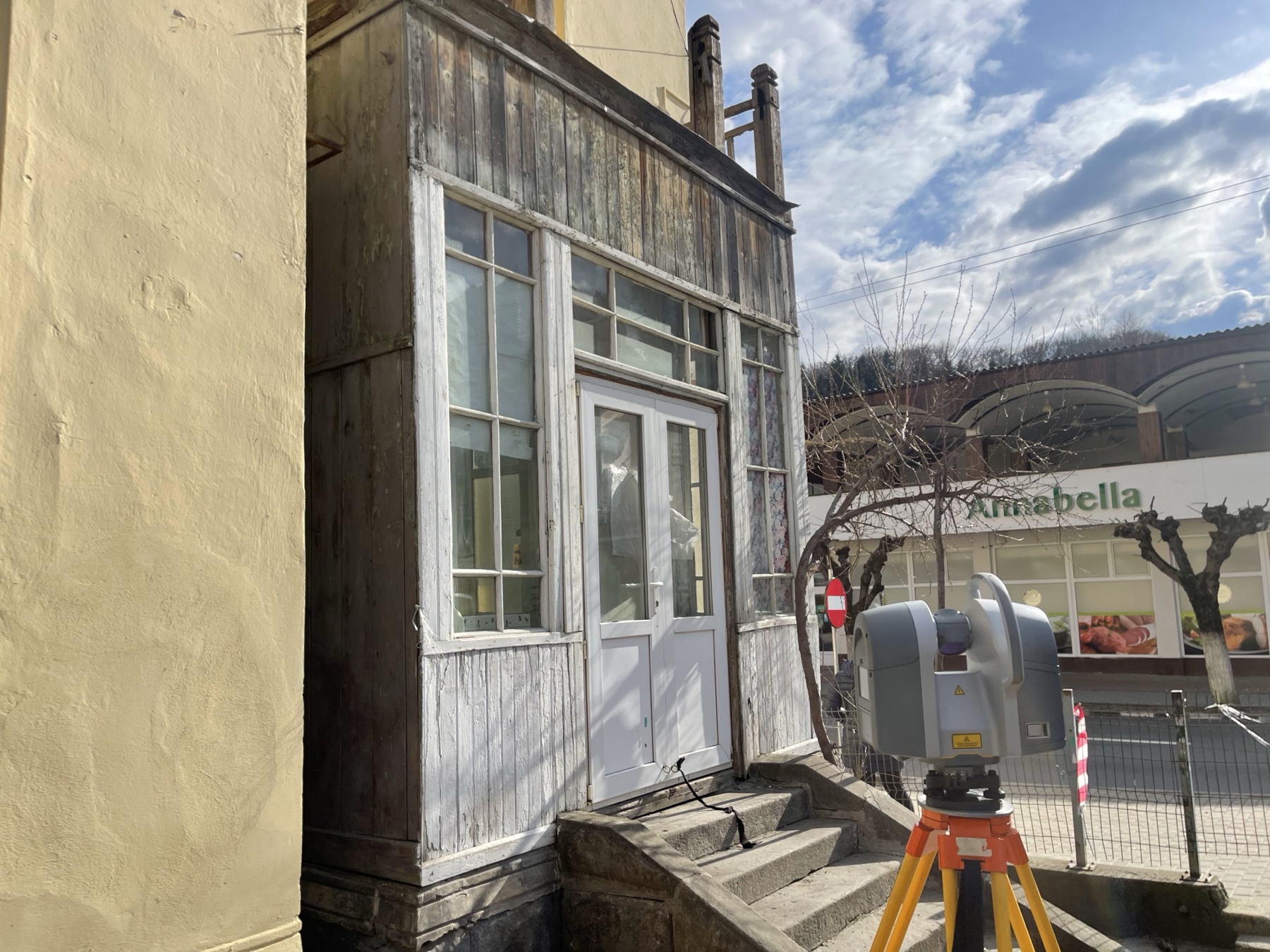

Stațiile de scanare au fost distribuite la exterior și în interior pentru a lega încăperile, circulațiile, fațadele și volumele acoperișului. Controlul topografic a poziționat clădirea în relație cu parcela și amenajările existente.
Rezultatul a fost un set unic de date, suficient pentru modelare și pentru extragerea documentației arhitecturale.
De la norul de puncte la plan și model

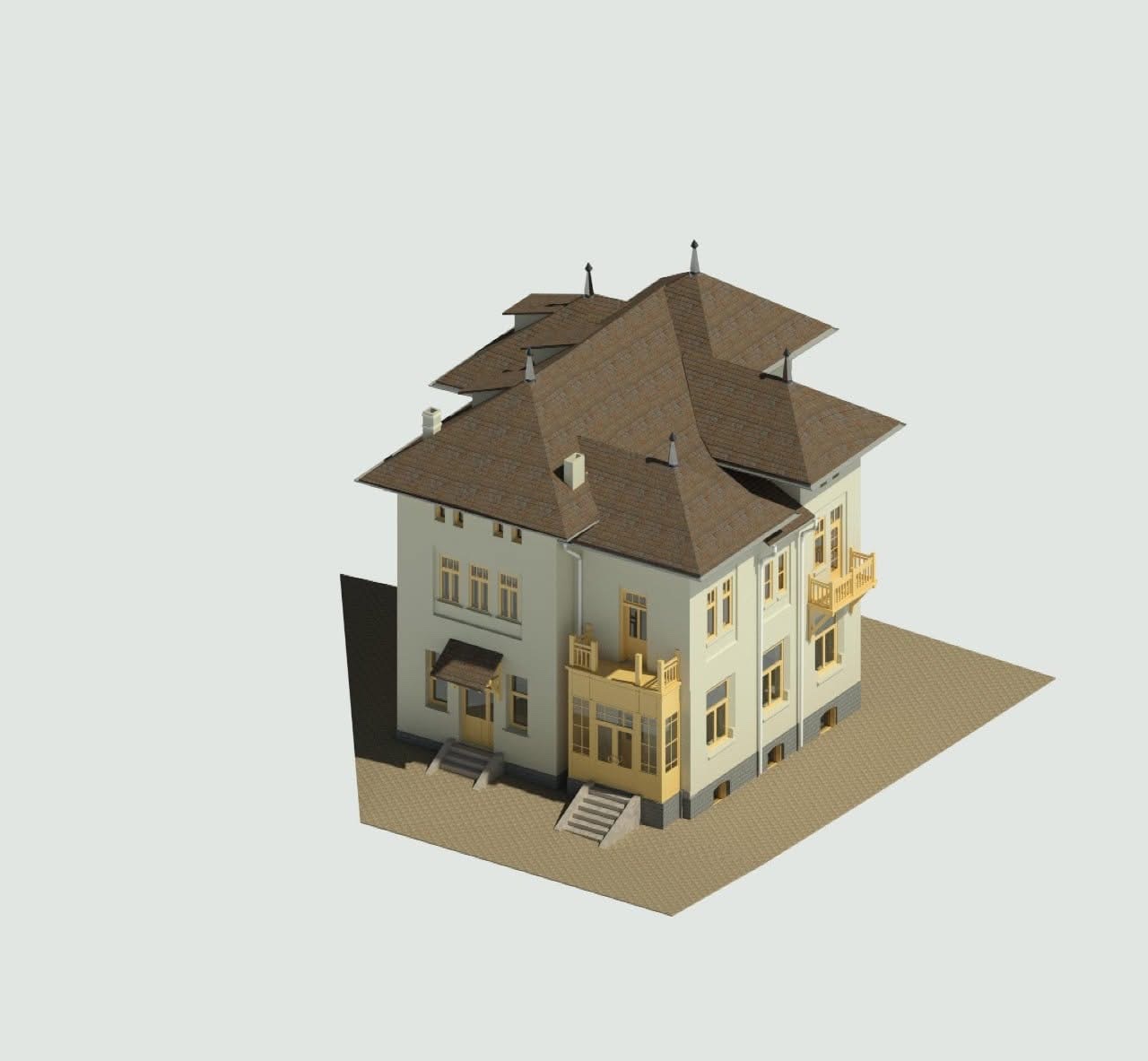

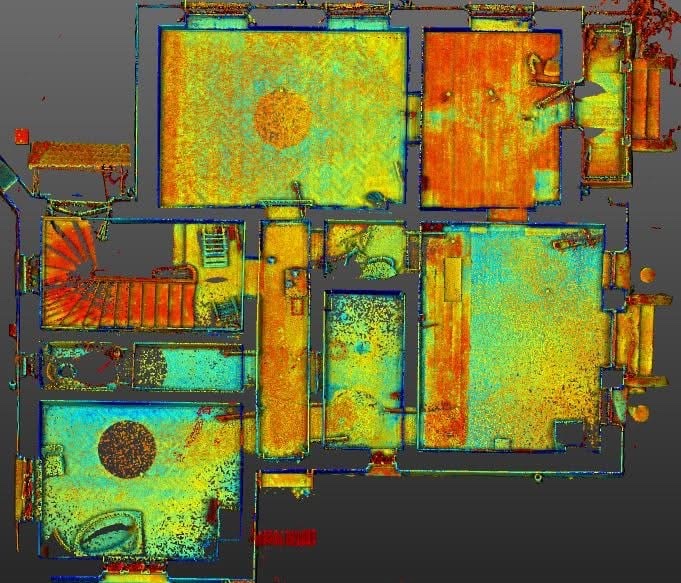

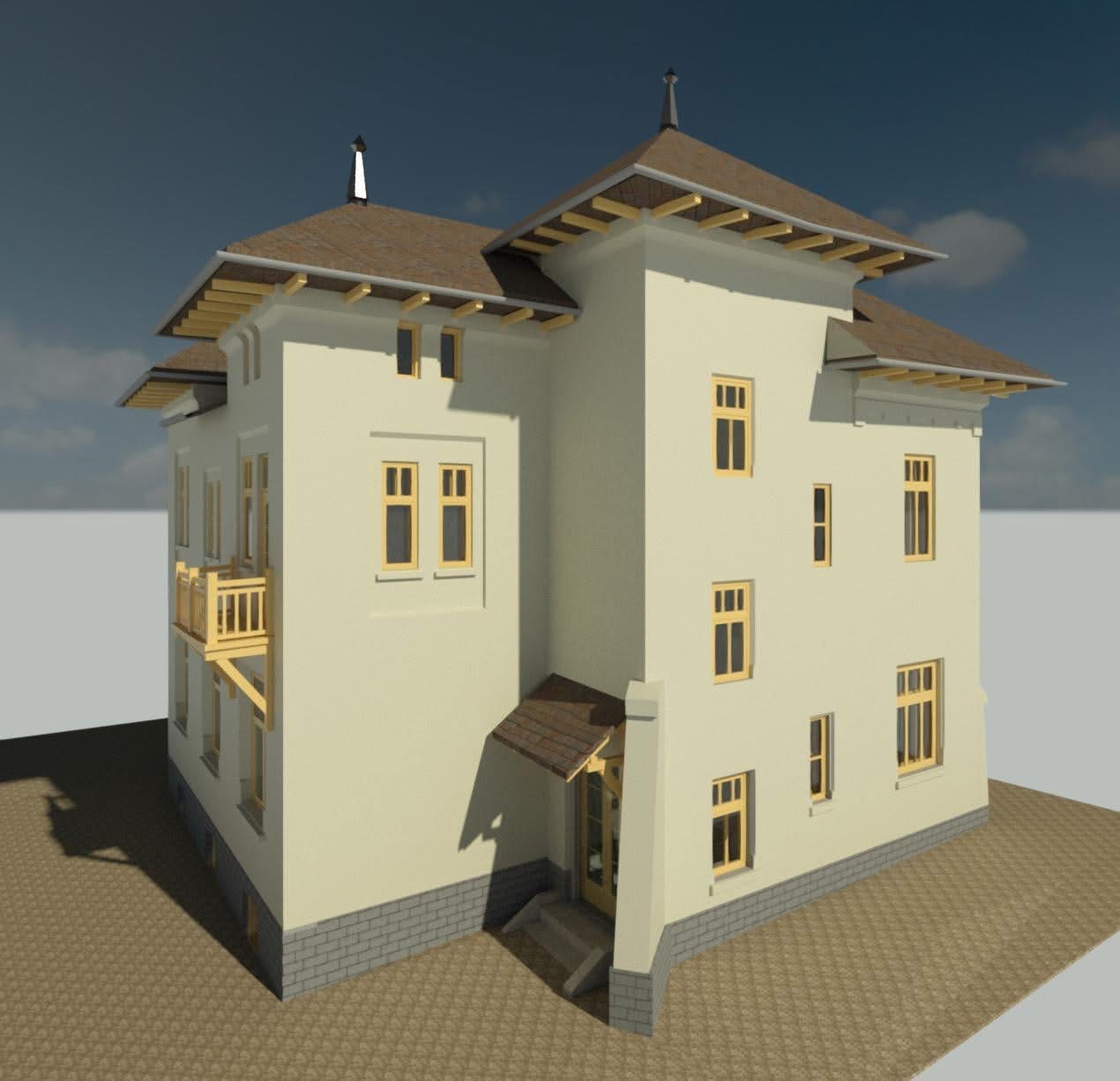

Norul de puncte a fost înregistrat, controlat și folosit ca referință pentru planurile nivelurilor. Modelarea a urmărit volumele principale, golurile, balcoanele, circulațiile verticale și geometria complexă a acoperișului. Șarpanta a fost documentată separat pentru ca structura și învelitoarea să poată fi analizate în raport cu restul clădirii.
| Localitate | Băile Govora, județul Vâlcea |
|---|---|
| Tip proiect | documentație pentru vilă rezidențială |
| Achiziție | scanare laser 3D interior–exterior și control topografic |
| Livrabile | nor de puncte, planuri arhitecturale, fațade, secțiuni, model 3D și plan topografic |
| Utilizare | bază pentru proiectare, intervenții și coordonarea specialităților |
Ce primește arhitectul
O documentație în care planul topografic, desenele arhitecturale și modelul 3D descriu aceeași situație existentă. Echipa poate măsura, verifica și proiecta fără să reconstruiască informația din surse incompatibile.

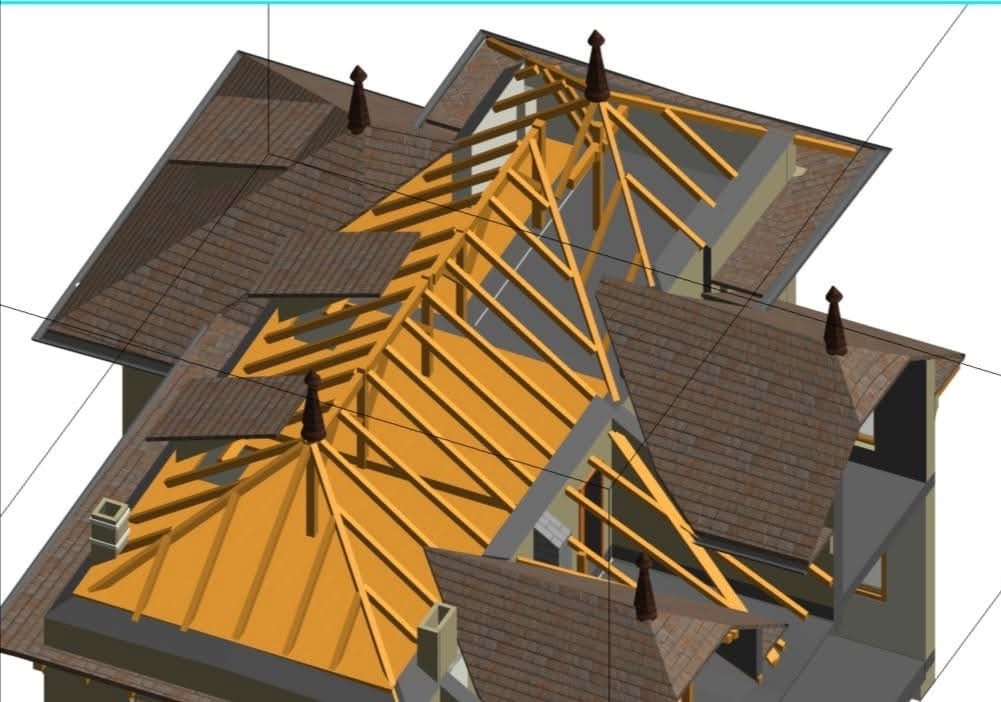

De ce contează modelarea acoperișului
Acoperișul are mai multe volume și intersecții, iar acestea influențează fațadele, secțiunile și evacuarea apelor. Reprezentarea separată a șarpantei oferă proiectantului o imagine clară a logicii geometrice, imposibil de obținut doar din fotografii sau măsurători punctuale.
