Podul Bizetz, Giurgiu — scanare 3D pentru documentare și restaurare
Un monument al ingineriei românești din 1905, transformat într-un sistem coerent de date: nor de puncte, plan topografic, secțiuni, elevații și model 3D.
Pe scurt
- Obiectiv: pod metalic istoric, rutier și feroviar, canalul Sfântul Gheorghe, Giurgiu
- Echipament: scanner laser Trimble TX8, control GNSS
- Teren: 2 zile
- Livrabile: nor de puncte georeferențiat, plan topografic, planul structurii, elevații, secțiuni, model 3D
- Scop: documentare, proiectare de restaurare, arhivare digitală
O piesă de istorie inginerească
Podul Bizetz traversează canalul Sfântul Gheorghe și leagă orașul de zona portuară. A fost inaugurat la 9 noiembrie 1905, cu implicarea inginerilor Ion Ionescu-Bizetz și Anghel Saligny. Studiul istoric al monumentului îl prezintă ca pe o realizare inovatoare pentru epocă: pod rutier și feroviar cu traseu în curbă în plan orizontal și cu utilizarea timpurie a unui cheson de beton armat cu aer comprimat pentru fundații.
Astăzi podul este înscris în Lista Monumentelor Istorice cu codul GR-II-m-B-14894: infrastructură utilitară și, în același timp, document fizic al unei etape decisive din ingineria românească.
Provocarea documentării
Structura are două deschideri principale, o geometrie nealiniată și numeroase elemente metalice repetate. Accesul sub tablier și apropierea apei limitează măsurătorile convenționale, iar orice releveu incomplet transferă incertitudinea către proiectantul de restaurare.
Obiectivul a fost o bază geometrică unitară, măsurabilă și reutilizabilă pentru analiză, proiectare și arhivare.
De la teren la modelul digital

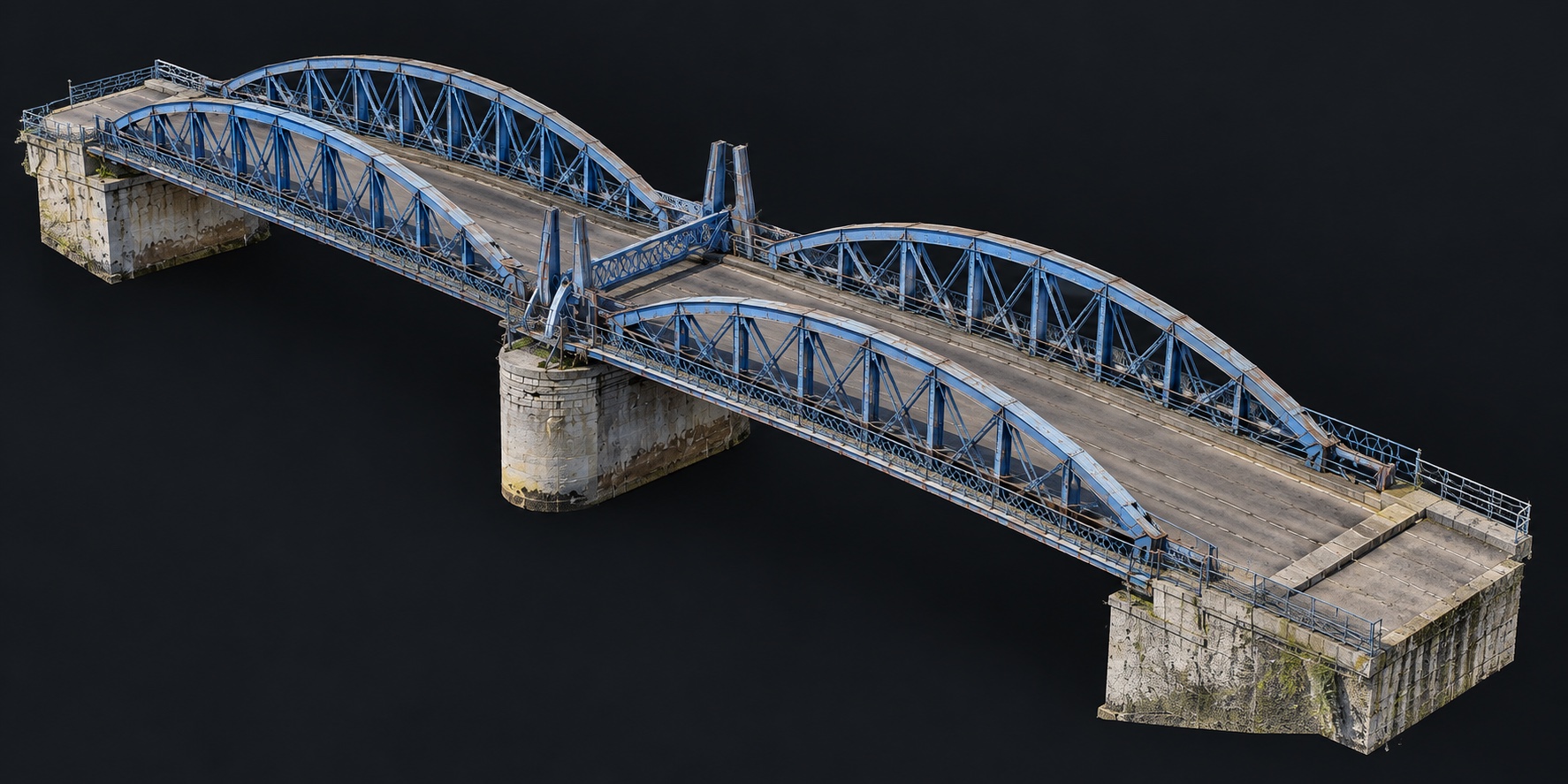

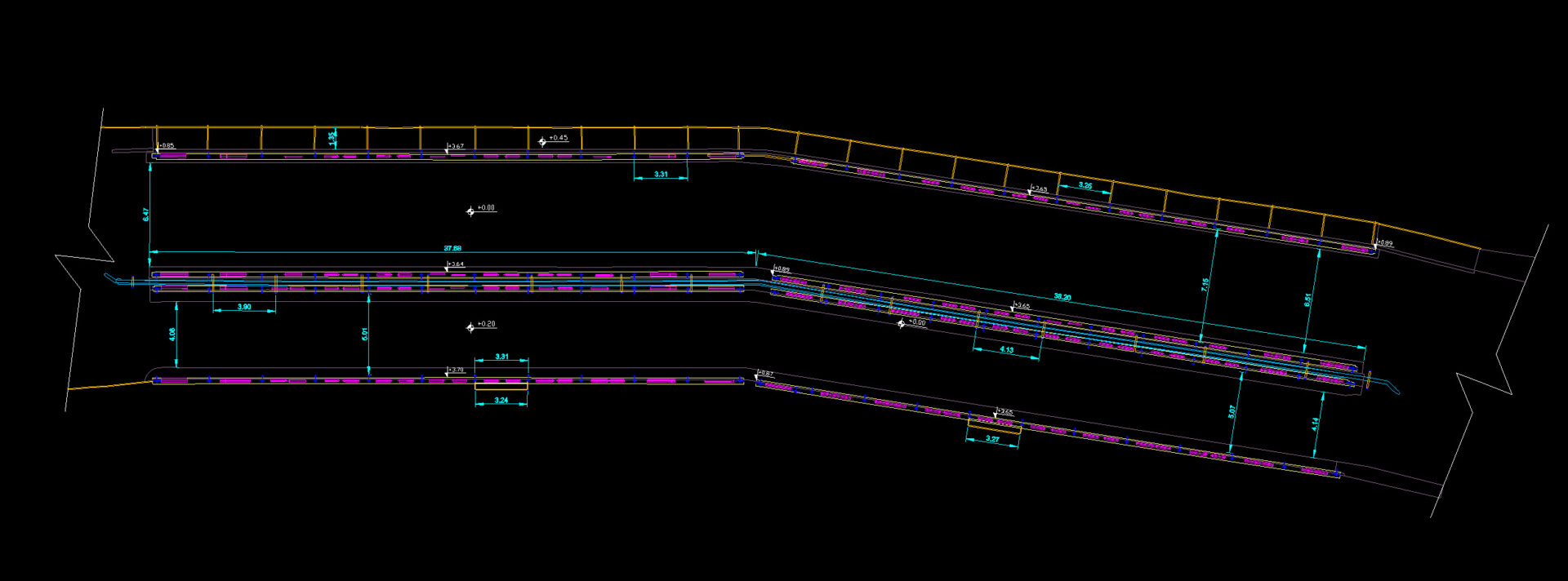

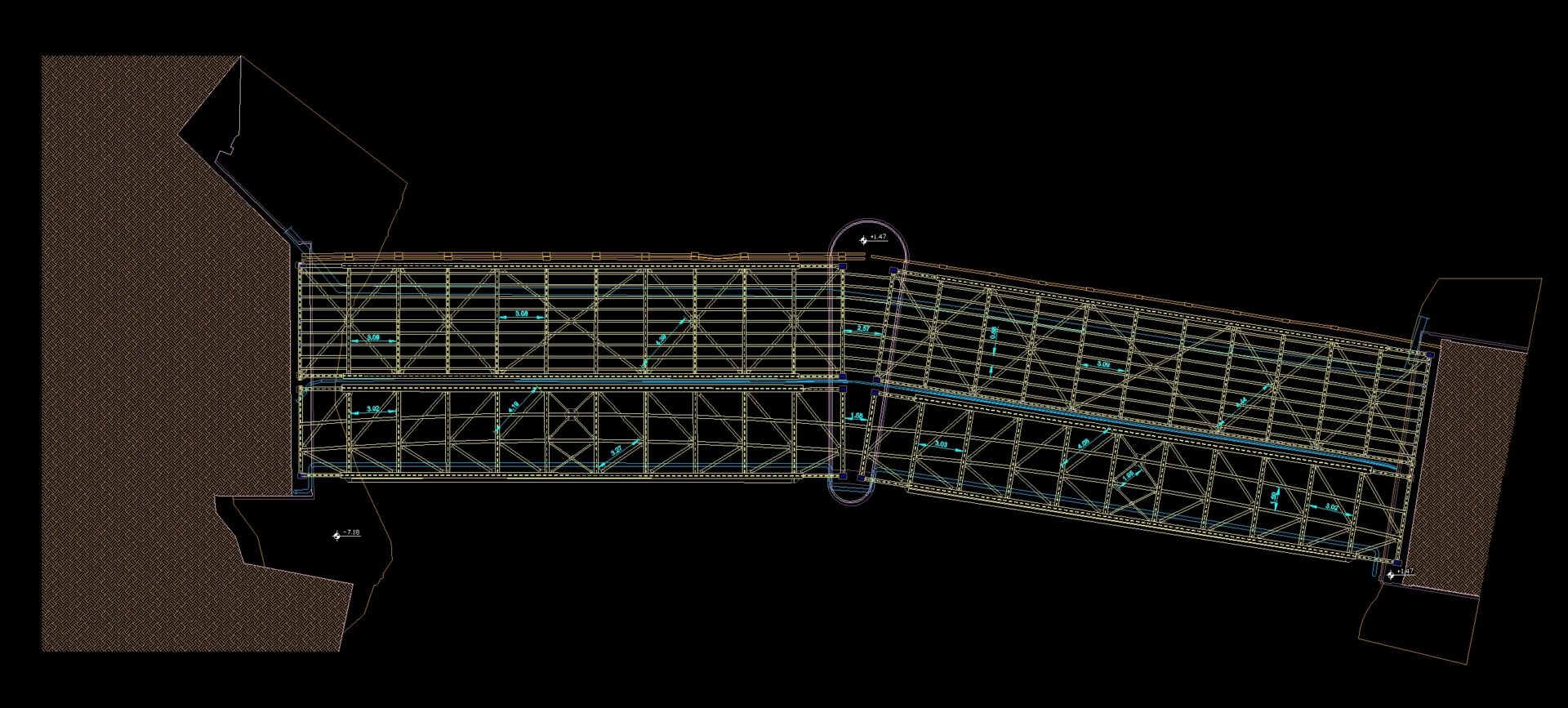

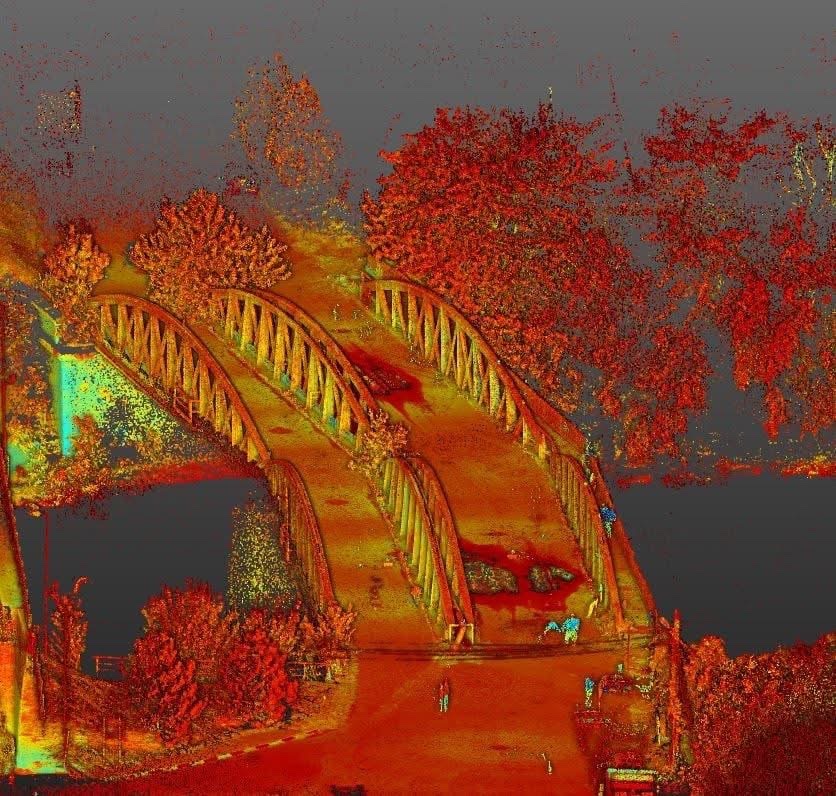

În două zile am realizat stații de scanare cu Trimble TX8 de pe tablier, de pe maluri și din zonele accesibile din vecinătatea pilelor. Datele au fost corelate prin control topografic GNSS și reunite într-un singur nor de puncte georeferențiat. Din această bază s-au extras planul topografic, planul structurii, elevațiile, secțiunile și modelul 3D.
Rezultatul pentru proiectant
O singură referință geometrică pentru toate disciplinele. Modelul și planșele permit verificarea cotelor, a relațiilor dintre elemente și a diferențelor față de documentațiile istorice, reducând revenirile în teren și deciziile luate pe aproximații.
Surse istorice: Direcția Județeană pentru Cultură Giurgiu — Lista Monumentelor Istorice · Pod Bizetz — studiu istoric, 2021.
Galerie proiect
Din teren în nor de puncte, apoi în model 3D și planșe. Click pe o imagine pentru vizualizare mare.
Întrebări frecvente
Cât a durat scanarea 3D a Podului Bizetz?
Două zile de teren, cu stații de scanare Trimble TX8 de pe tablier, de pe maluri și din vecinătatea pilelor, corelate prin control topografic GNSS.
Ce livrabile au rezultat?
Nor de puncte georeferențiat, plan topografic, planul structurii, elevații, secțiuni și model 3D.
De ce scanare laser pentru un pod metalic istoric?
Geometria nealiniată, elementele metalice repetate, accesul limitat sub tablier și apropierea apei fac măsurătorile convenționale incomplete. Scanarea oferă o bază geometrică unitară pentru toate disciplinele.
Este Podul Bizetz monument istoric?
Da. Podul, inaugurat în 1905, este înscris în Lista Monumentelor Istorice cu codul GR-II-m-B-14894.
