Catedrala din Ploiești.
Scanată integral într-o zi.
Catedrala Sfântul Ioan Botezătorul, din fața Palatului Administrativ: exterior, interior și clopotniță documentate prin scanare laser 3D, ca bază pentru proiectul de restaurare.
Un monument istoric în inima orașului.
Catedrala Sfântul Ioan Botezătorul este monument istoric (cod LMI PH-II-m-A-16261) și una dintre clădirile-reper ale Ploieștiului. Biserica datează din 1840–1842, iar clopotnița, ridicată între 1923 și 1939 după proiectul arhitectului Toma T. Socolescu, a fost gândită ca monument al eroilor prahoveni din Primul Război Mondial.
Pentru proiectul de restaurare era nevoie de geometria reală a întregului ansamblu: volumele bisericii, turlele, clopotnița, ornamentele fațadelor și spațiile interioare pictate, toate într-un singur sistem de coordonate.
Exterior, interior și clopotniță. Într-o singură zi.

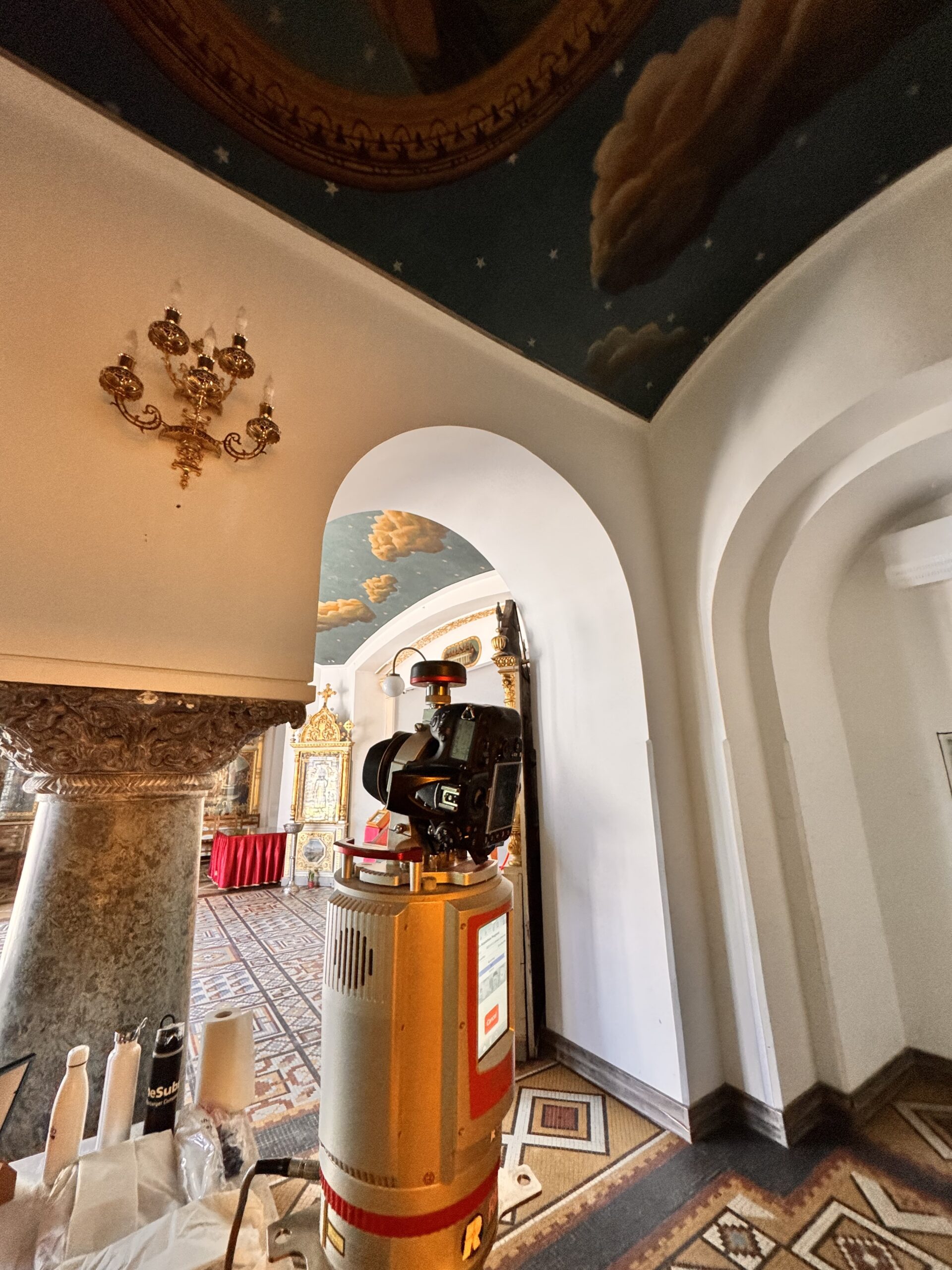

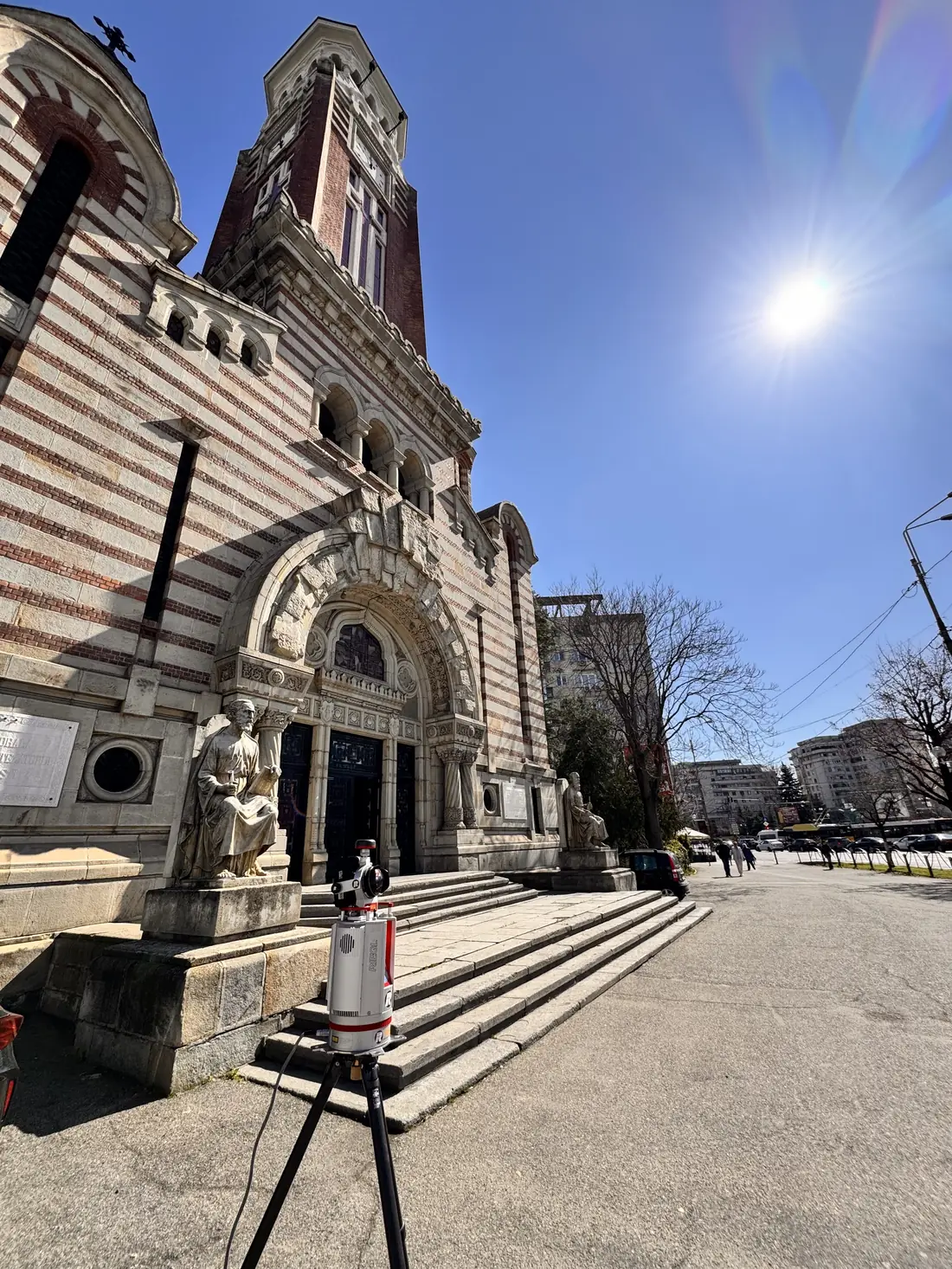

Am lucrat cu scanerul laser Riegl VZ-400i, cu cameră foto montată pe scaner pentru colorarea norului de puncte. Stațiile au acoperit fațadele, interiorul cu bolțile pictate și clopotnița, legate între ele și încadrate în ridicarea topografică a amplasamentului.

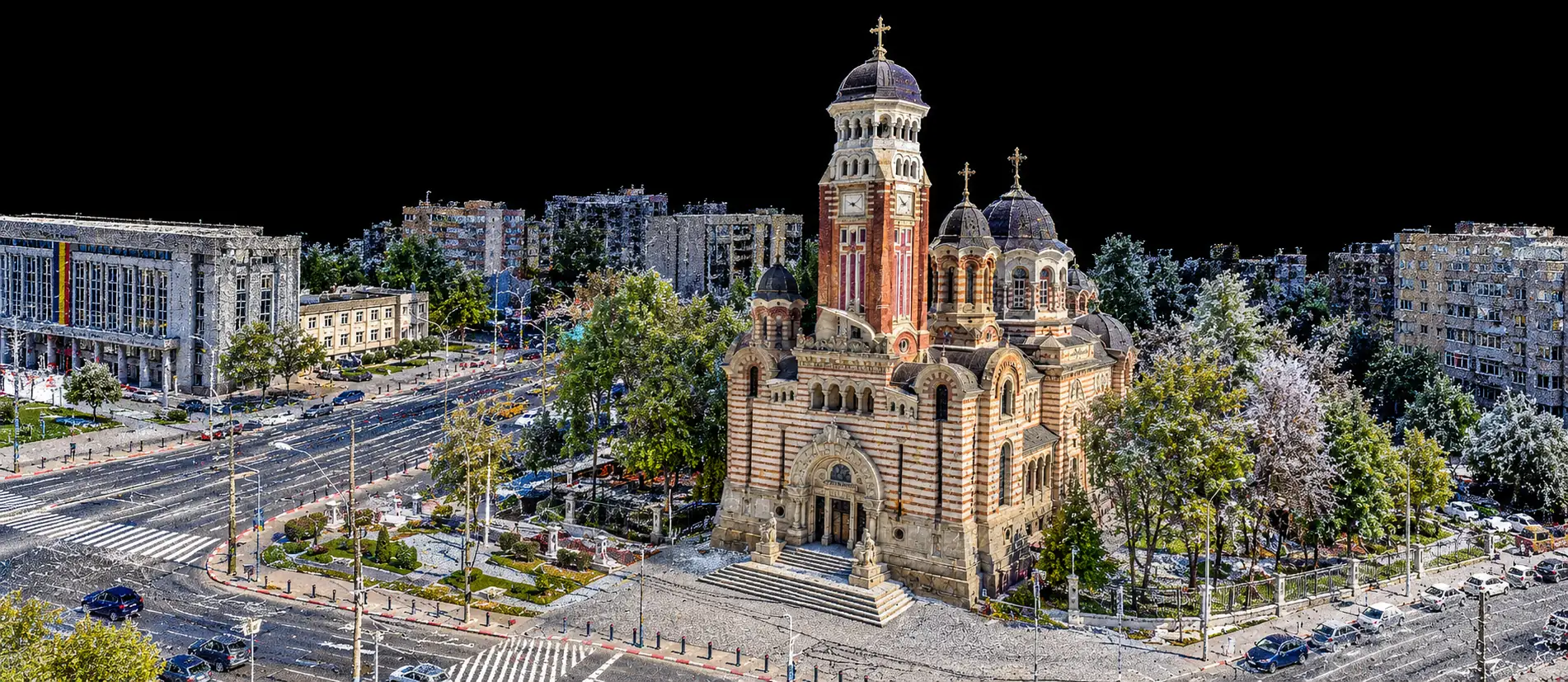

Din norul de puncte unificat am extras planurile 2D, fațadele și secțiunile, iar planul topografic a încadrat monumentul în contextul lui urban, între bulevarde și fronturile construite din jur.
Fișa proiectului
| Obiectiv | Catedrala Sfântul Ioan Botezătorul, Ploiești |
|---|---|
| Statut | Monument istoric, cod LMI PH-II-m-A-16261 |
| Scop | Documentație pentru restaurare |
| Achiziție | Scanare laser 3D integrală, într-o zi de teren |
| Echipament | Riegl VZ-400i cu cameră foto |
| Livrabile | Planuri 2D, fațade, secțiuni, plan topografic |
| Formate | DWG, PDF |
Din norul de puncte, în planșe de restaurare.

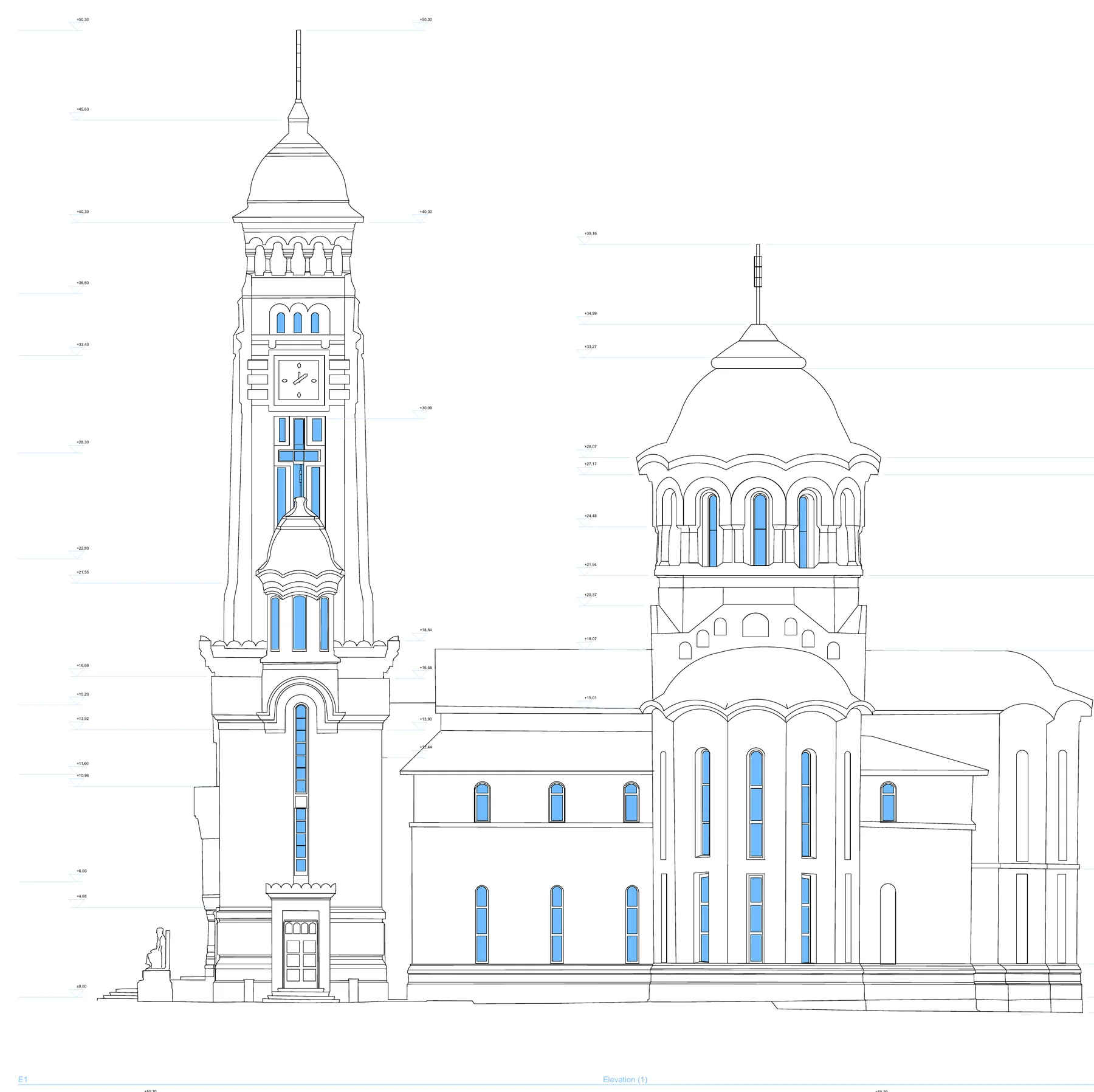

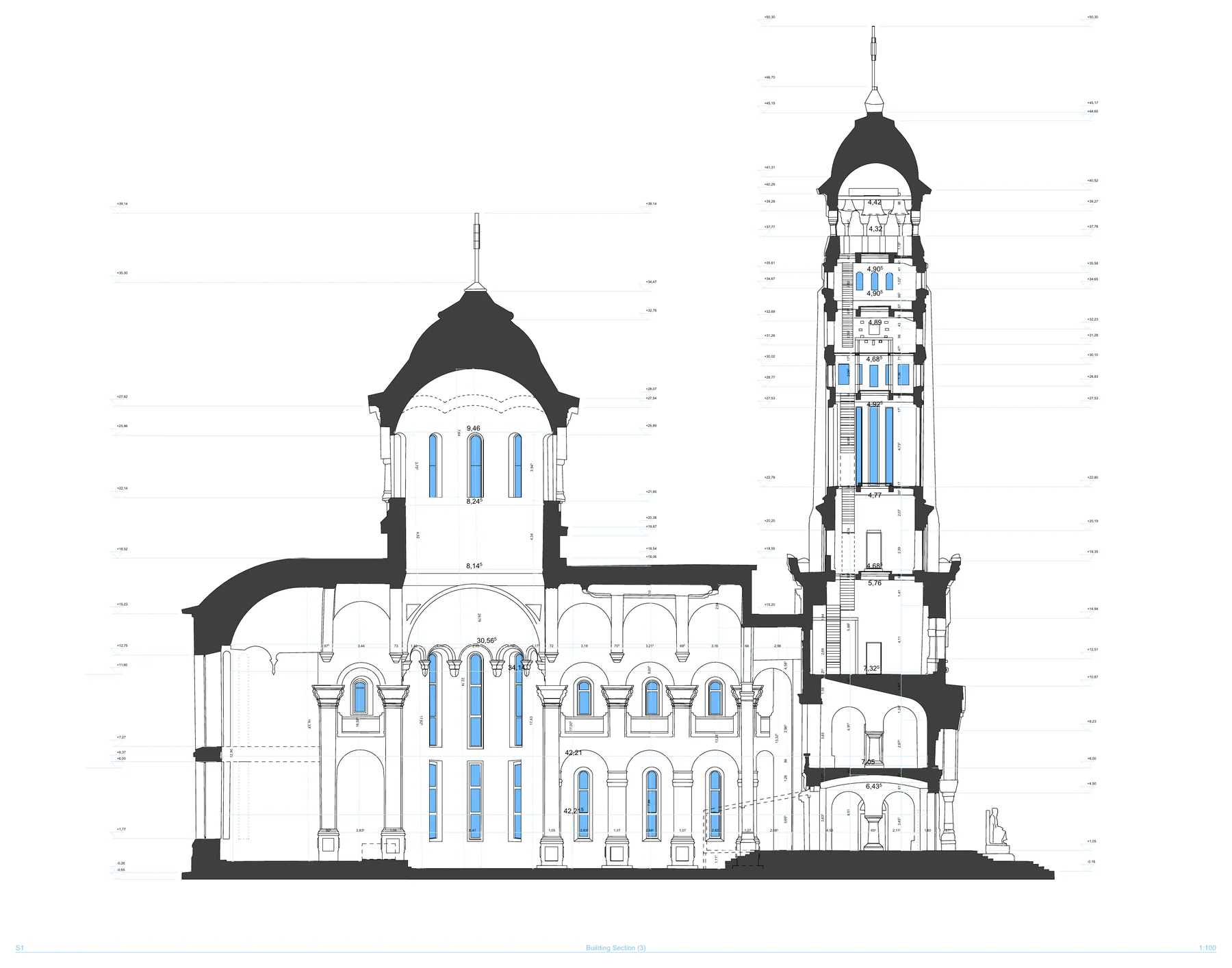

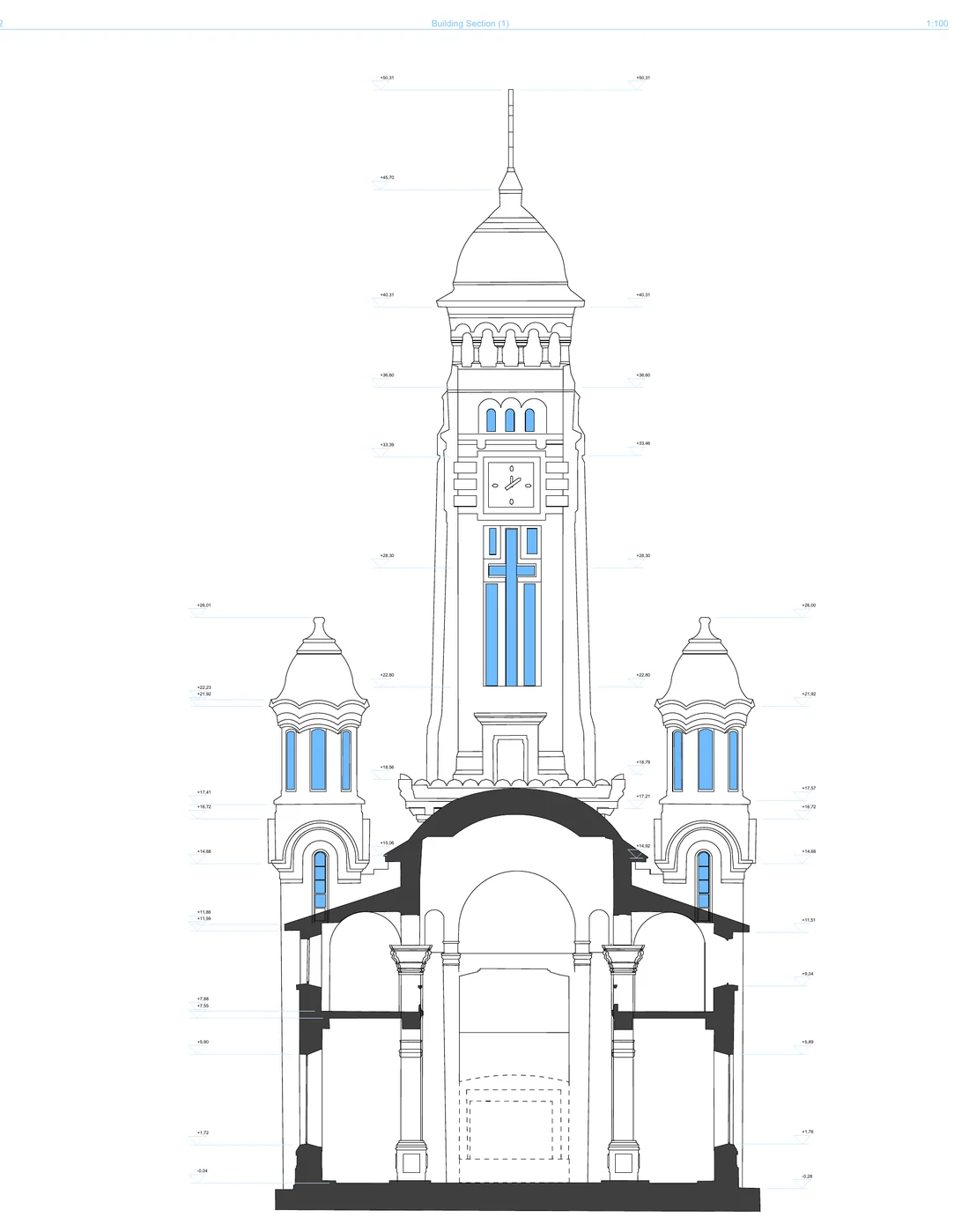

Fațade și secțiuni extrase direct din scanare, cu ornamentele și golurile la poziția lor reală.
De ce contează pentru restaurare
Un monument de această complexitate nu poate fi releveat corect cu ruleta: înălțimi mari, turle, bolți, ornamente și abateri de la verticală pe care desenele vechi nu le arată. Scanarea laser captează totul dintr-o singură campanie de teren.
Proiectantul lucrează pe geometria reală, iar norul de puncte rămâne referința pentru verificări, detalii suplimentare și urmărirea lucrărilor.
Pentru firma de execuție, aceeași scanare poate livra ortofotoplanuri și suprafețe măsurate pentru ofertare și cartarea degradărilor. Detalii pe pagina scanare 3D pentru firme de restaurare.
Întrebări frecvente
Cât a durat scanarea catedralei?
O zi de teren pentru scanarea integrală: exterior, interior și clopotniță.
Ce s-a livrat?
Planuri 2D, fațade, secțiuni și plan topografic, în format DWG și PDF.
Cum se măsoară zonele înalte, ca turlele și clopotnița?
Prin scanare laser de la distanță, din mai multe stații la sol și din interior, legate într-un singur nor de puncte.
Pot fi extrase ulterior detalii suplimentare?
Da. Din norul de puncte se pot extrage oricând secțiuni sau detalii noi, fără o nouă deplasare pe teren.
Pregătiți restaurarea unui monument?
Spuneți-ne ce obiectiv aveți și ce trebuie să predați proiectantului. Intervale orientative pe pagina de prețuri.
