Studiu de caz · Patrimoniu · Brașov

Clădire de patrimoniu, Brașov.
Livrată în 10 zile.

Clădire privată de patrimoniu pe Str. Mureșenilor, în centrul istoric al Brașovului, scanată cu Riegl VZ-400i pentru proiectul de modernizare a fațadei, comandat de arhitect: planuri, fațade, secțiuni, desfășurarea stradală și model 3D, la 10 zile de la scanare.

patrimoniuclădire privată, centrul istoric
Riegl VZ-400iscanare din stradă și curte
10 zilede la scanare la livrare
1:50fațada principală
01 — Context

O fațadă de patrimoniu se modernizează pe geometria ei reală.

Arhitectul pregătea proiectul de modernizare a fațadei unei clădiri de patrimoniu de pe Str. Mureșenilor, una dintre arterele centrului istoric din Brașov. Ancadramente, cornișe, registre decorative, un gang de acces și un front stradal continuu: nimic din toate acestea nu se poate desena corect din fotografii sau din planuri vechi. Avea nevoie de releveul complet al clădirii și de desfășurarea frontului, în același sistem de coordonate.

02 — Achiziție

Scanare din stradă și din curte, fără schelă.

Clădirea a fost scanată cu scannerul laser terestru Riegl VZ-400i, cu stații din stradă, din Piața Sfatului și din curtea interioară, la interior și exterior. Pe o stradă pietonală, cu trafic de oameni, scanarea se face fără închiderea străzii și fără contact cu fațada. Norul de puncte înregistrat a devenit baza pentru toate planșele.

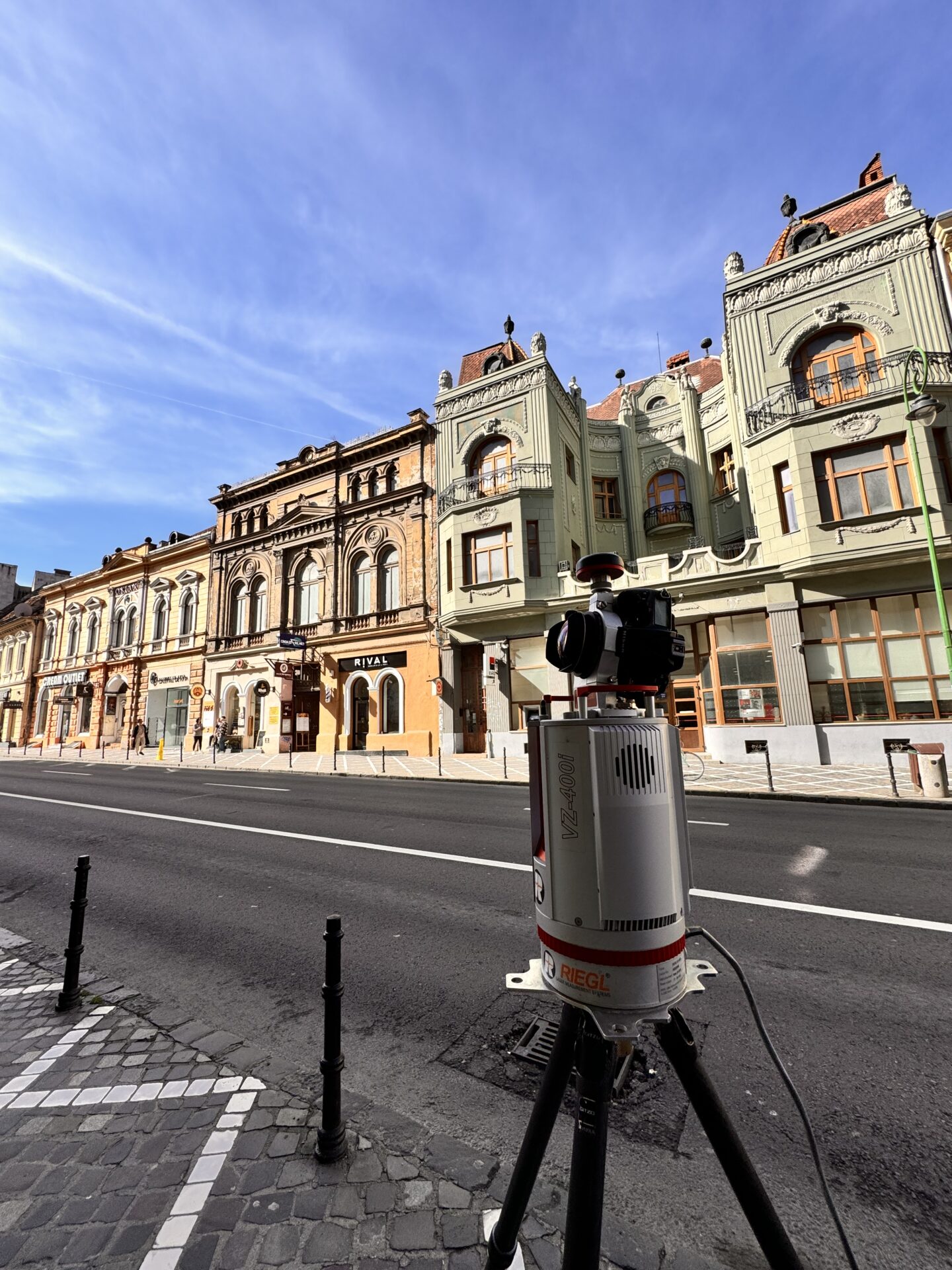

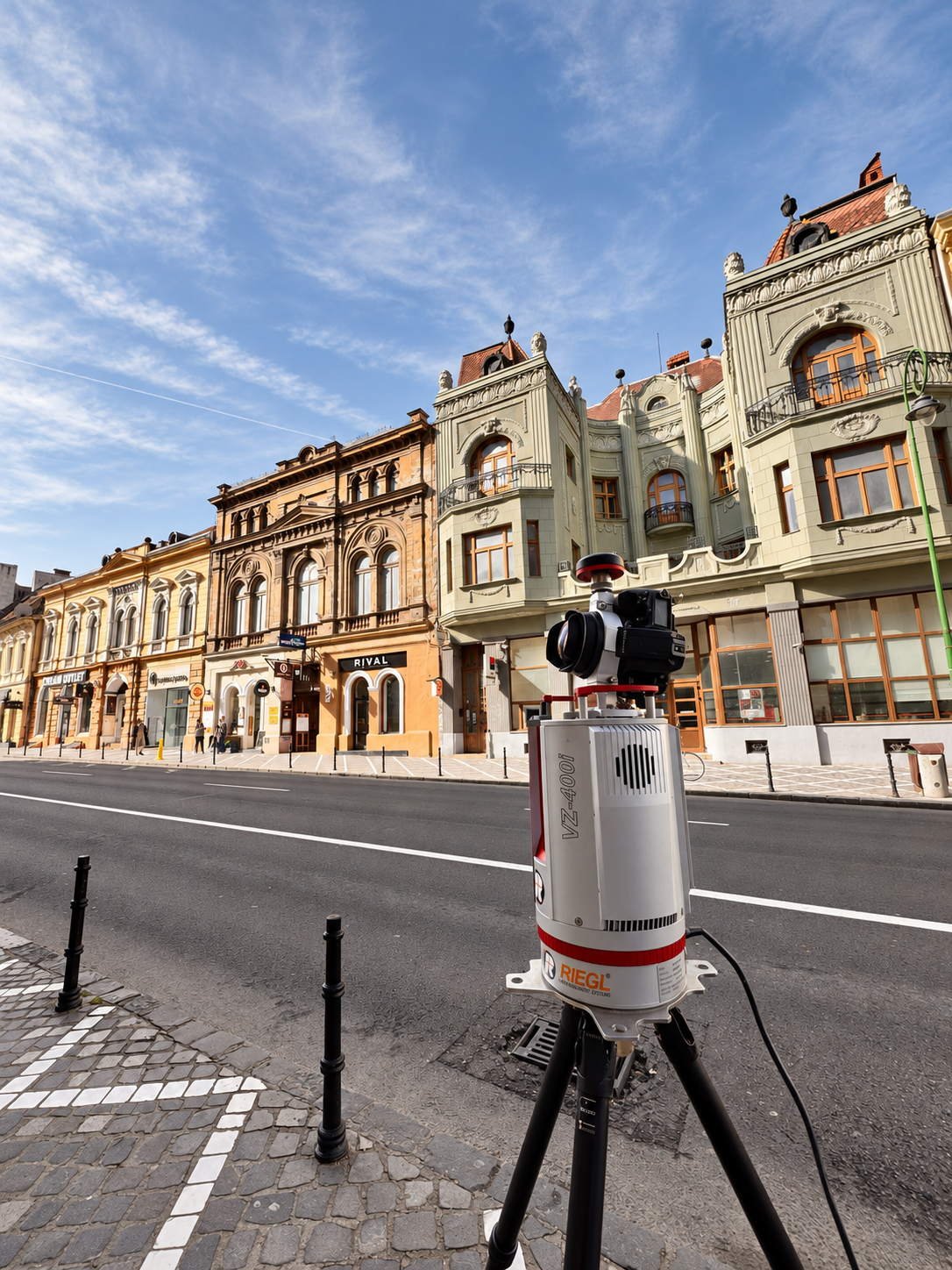

Scanerul Riegl VZ-400i pe Str. Mureșenilor, Brașov, în fața clădirii scanate
01 / Riegl VZ-400i pe Str. Mureșenilor
Scanare laser 3D în Piața Sfatului, Brașov, cu scanerul Riegl VZ-400i
02 / Stație în Piața Sfatului
03 — Date proiect

Fișa proiectului

Locație Str. Mureșenilor, centrul istoric, Brașov
Tip clădire privată de patrimoniu, parter + etaj + pod, gang de acces
Beneficiar arhitect, pentru proiectul de modernizare a fațadei
Echipament scanner laser terestru Riegl VZ-400i
Scanare interior și exterior, din stradă și din curte
Termen 10 zile de la scanare la livrare

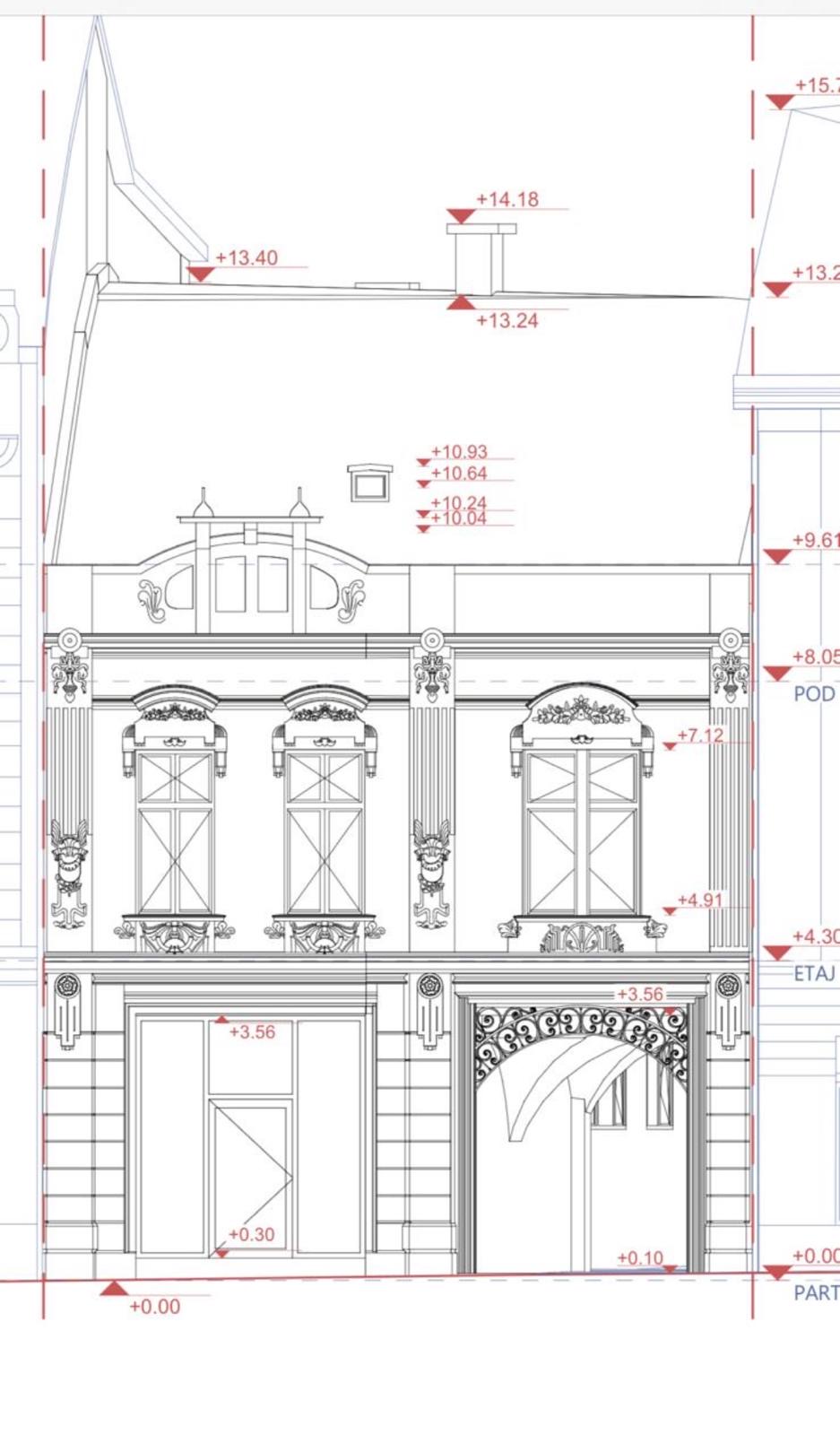

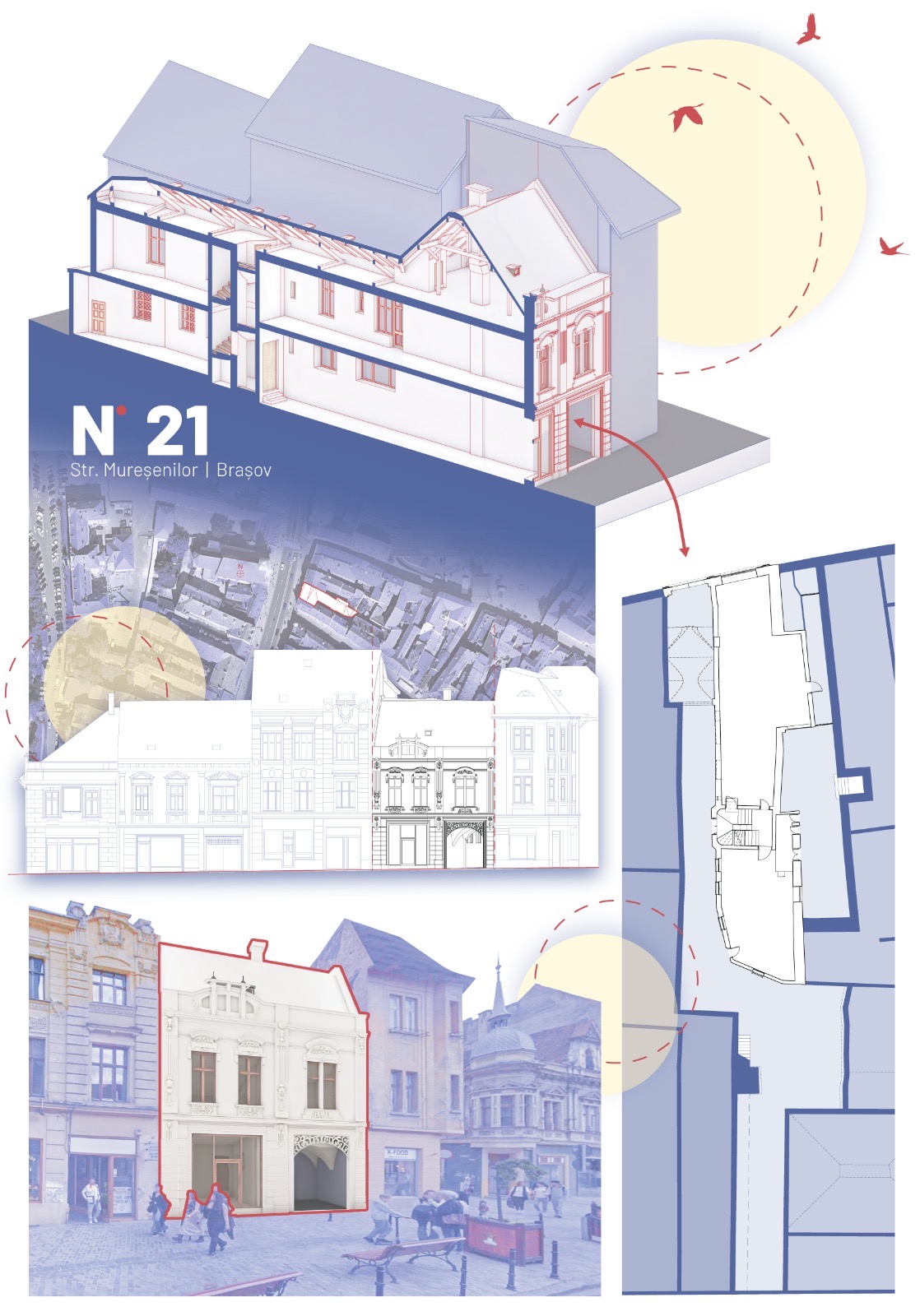

Livrabile planuri parter, etaj, pod și acoperiș · fațada principală 1:50 · fațade laterală și posterioară · 2 secțiuni · desfășurarea stradală · model 3D și randări
Scop modernizarea fațadei pe geometria existentă
05 — Valoare

Intervenția se proiectează în context, nu izolat.

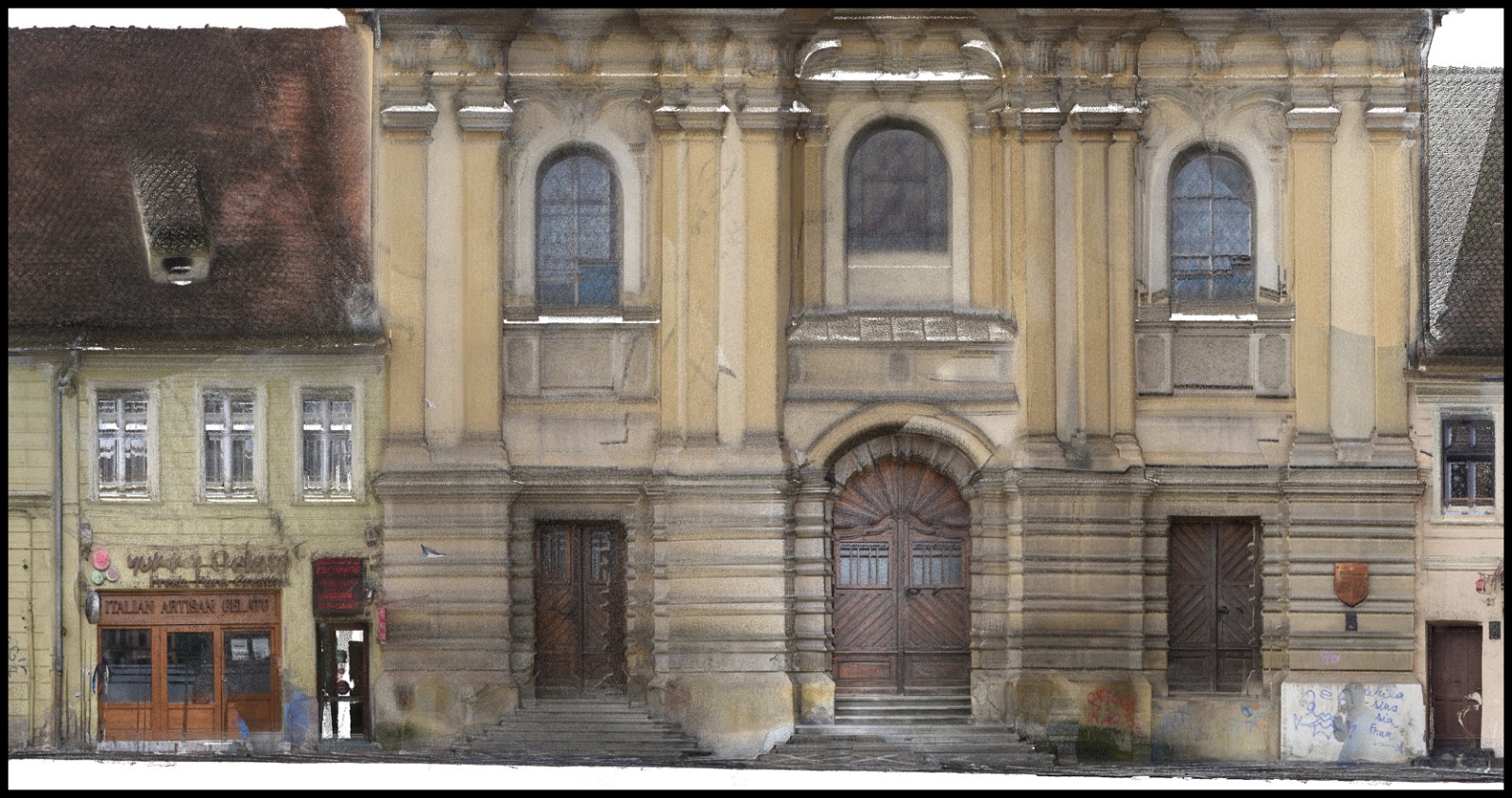

Arhitectul lucrează pe fațada reală, cu ancadramentele, cornișele și golurile în pozițiile lor măsurate, și o vede în frontul stradal din care face parte. Cotele cerute ulterior se extrag din norul de puncte, fără o nouă deplasare. Noi măsurăm. Proiectantul proiectează: proiectul de modernizare, avizele și documentația pentru autorizare rămân la echipa de proiectare.

06 — Întrebări frecvente

Întrebări frecvente

Cât a durat documentarea clădirii din Brașov?

Scanarea pe teren s-a făcut cu un scanner laser terestru Riegl VZ-400i, interior și exterior, din stradă și din curte. Planșele și modelul 3D au fost livrate la 10 zile după scanare.

Ce a primit arhitectul?

Planuri de nivel (parter, etaj, pod), plan de acoperiș, fațada principală la 1:50, fațadele laterală și posterioară, două secțiuni, desfășurarea stradală cu vecinătățile și modelul 3D cu randări — toate construite pe norul de puncte.

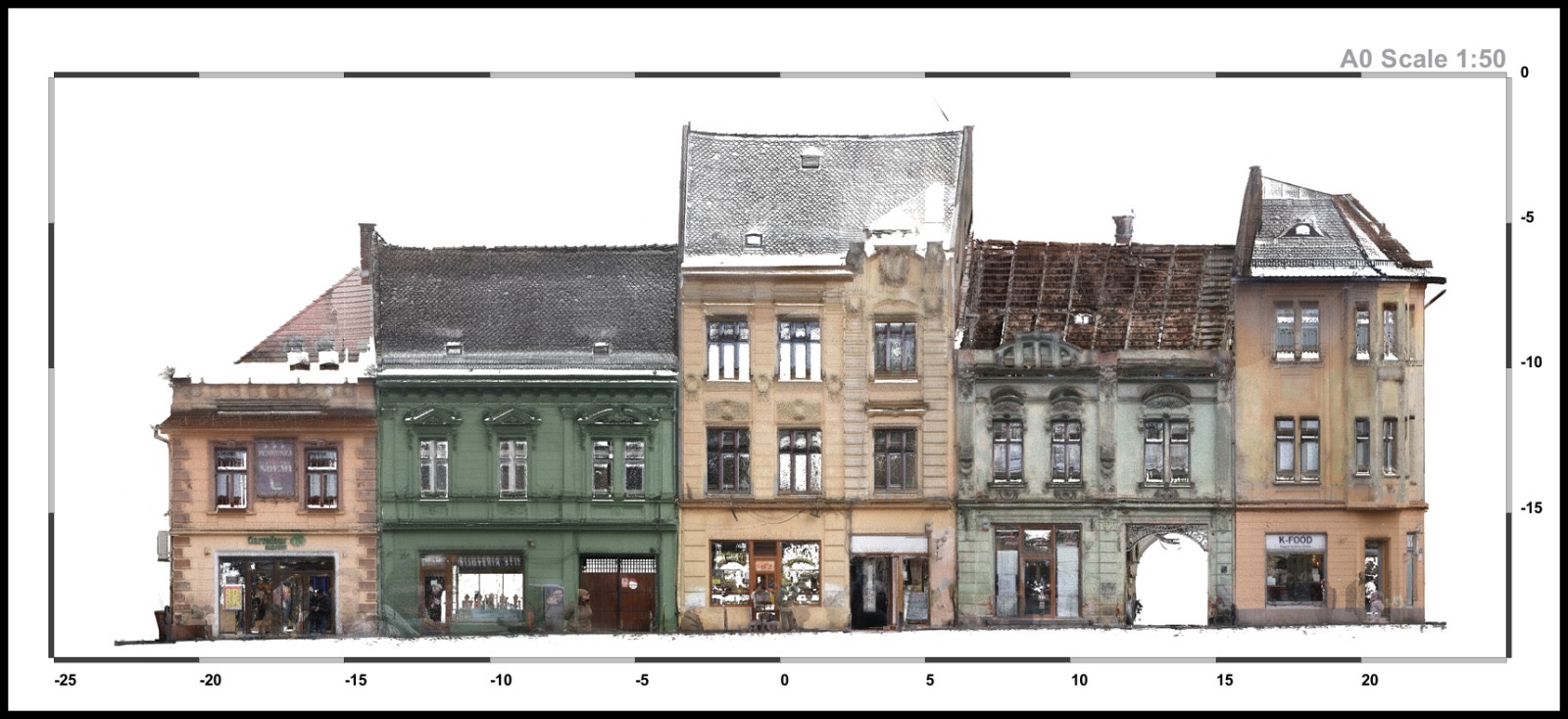

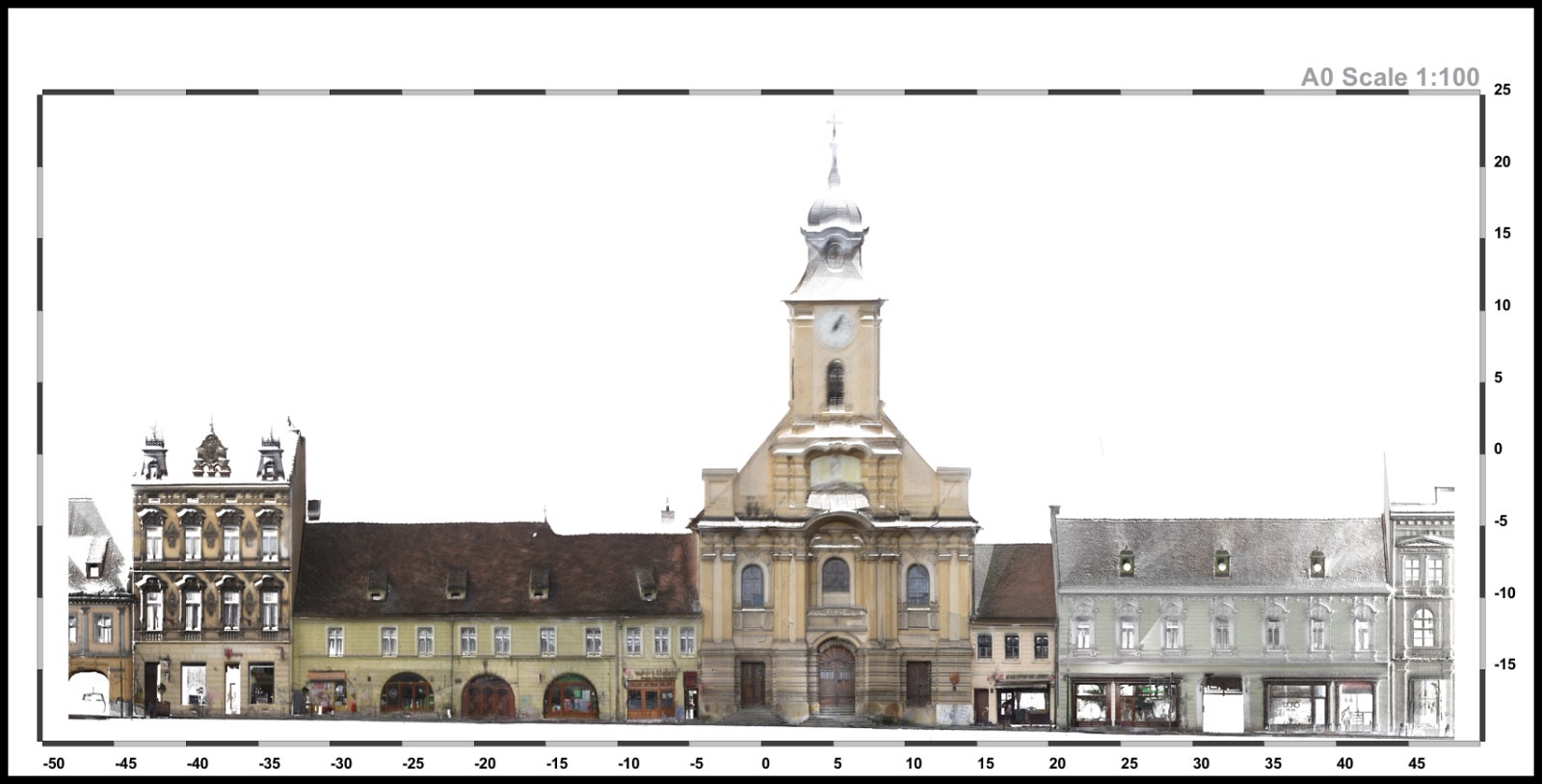

De ce desfășurarea stradală, nu doar fațada?

Pentru că o fațadă de patrimoniu se avizează și se proiectează în raport cu frontul construit. Desfășurarea arată cornișele, registrele și golurile vecinilor în același sistem de coordonate, deci intervenția se judecă în context, nu izolat.

Faceți și proiectul de modernizare a fațadei?

Nu. Noi livrăm măsurătorile, planșele și modelul. Proiectul, avizele și documentația pentru autorizare rămân la arhitect și la specialiștii lui.

Se poate scana o clădire pe o stradă pietonală aglomerată?

Da. Stațiile de scanare se fac din stradă și din curte, în câteva ore, fără schelă, fără închiderea străzii și fără contact cu fațada.

Cum cer o ofertă pentru o clădire similară?

Trimite fotografii, adresa, tipul clădirii și ce livrabile are nevoie arhitectul. Răspundem cu întrebările inițiale în 24 de ore lucrătoare; oferta fermă o stabilim după datele complete.
